상세 정보 |
|||
| 색상: | 실버 그레이 | 전기적 브랜드: | 미츠비시, 옴론, 지멘스 |
|---|---|---|---|
| 용량: | 6000-8000BPH | 캡 스타일: | 금속 캡 |
| 적당한 보틀 크기: | 0.3-2L 유리병 | 제어: | 터치스크린을 이용한 PLC 제어 |
| 강조하다: | 장비를 병에 담는 집중화 음료수,8000BPH 음료수 포도주 장비,8000BPH 음료수 포도주 시스템 |
||
제품 설명

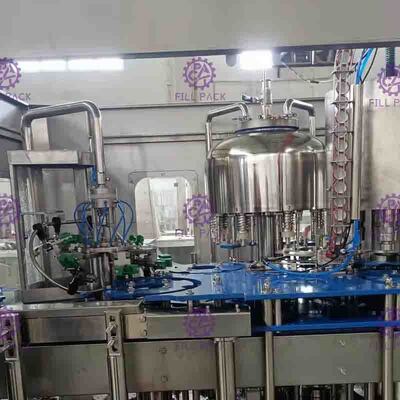

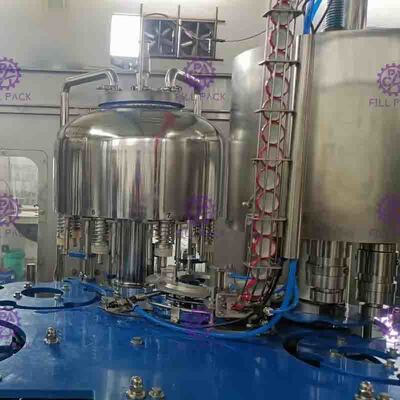

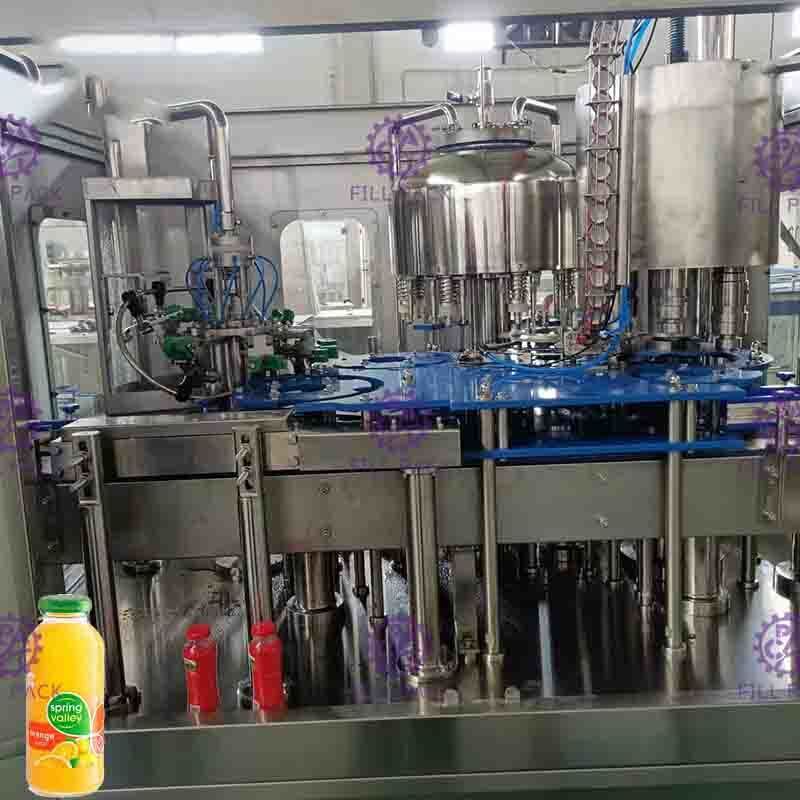

통합 장치 3-in-1 음료 병입 장비 / 시스템 / 유닛 RCGF8-8-4
병과 캡을 포함하여 세척부터 충진, 캡핑까지의 전 공정은 클래스 100(Class 100) 무균실에 배치되어야 합니다.
우리는 기계의 부식 방지 설비를 고려하고 내식성 재료를 사용합니다. 특수 설계된 배관은 사각지대(데드 앵글)를 방지하기 위해 연결 위치와 굴곡 각도를 고려합니다.
3-in-1 음료 병입 장비는 세척, 충진 및 캡핑 기능이 통합되어 있습니다. 주스, 우유, 차 음료의 핫 필링(열간 충진)에 적합합니다. 또한 일부 부품을 변경하면 유리병에 담긴 미네랄 생수 등 무탄산 음료 생산에도 적합합니다. 설계에는 일본과 독일의 최첨단 기술이 적용되었습니다. 중력식 정액면 충진 방식을 사용합니다. 충진 속도가 빠르고 액체 양이 정밀하게 제어되며 떨어짐 및 누출이 방지됩니다. 또한 역류 시스템이 적용되어 공기 역류와 액체 역류가 원료와 접촉하지 않아 2차 오염을 줄여줍니다.
병 세척 공정에는 스프링 클램프가 사용됩니다. 빈 병은 이송 레일을 따라 180° 반전될 수 있습니다. 내·외부 세척이 2회 진행되어 병 세척 효율이 높습니다.
스크류 캡핑에는 마그네틱 토크가 사용됩니다. 스크류 캡핑의 토크 강도는 무단으로 조절할 수 있습니다. 스크류 캡핑 강도를 고정할 수도 있어 캡이 손상되지 않으며 신뢰성 있는 캡핑이 가능합니다.
전체 3-in-1 음료 병입 장비는 HMI(인간-기계 인터페이스) 역할을 하는 터치스크린을 갖춘 PLC로 제어됩니다. 저장 탱크의 음료 양은 자동으로 제어될 수 있습니다. 병이 없을 경우 충진 및 캡핑이 자동으로 중단됩니다. 병이 잘못 고정되었거나 캡이 없는 경우 기계가 자동으로 정지할 수 있습니다.
가변 주파수 기술을 사용하여 작동 속도를 무단으로 조절합니다. 생산 능력이 디지털로 표시되어 편리하게 조절할 수 있습니다.
3-in-1 음료 병입 장비는 85℃ 이하의 핫 필링 기준을 충족할 수 있으며, 배관 및 펌프에 오염 사각지대가 없고 CIP 홀이 구비되어 있습니다.
병 공급(Bottle In-feed)
1) 클램프 헤드는 유리병용 특수 설계 클램프 헤드를 사용합니다.
2) 이송 체인은 장기간 사용을 위해 스테인리스 스틸 304 재질을 사용했습니다.
병 세척기
1) 병 클램프에 설치된 고효율 분무 스프레이 노즐은 병 내벽의 어느 부분이든 세척할 수 있으며 헹굼물도 절약합니다.
2) 린서(세척기)는 기어 전동을 통해 기계 프레임 내부에 위치한 구동 시스템으로 구동됩니다.
3) 린서는 고강도 스테인리스 스틸 스프링 폴더를 사용하여 유리병의 안정적인 반전을 보장합니다. 노즐은 매화형 구조로 되어 있어 측벽과 바닥의 구석구석을 세척하여 병을 깨끗하게 유지합니다.
충진부
1) 액체 탱크 및 모든 밸브는 SUS304 재질로 제작되었습니다.
2) 압력 기계식 밸브는 빠른 충진 속도, 위생 사각지대 부재, 적은 씰링 부품 및 정밀한 액위 제어가 가능한 선진 해외 설계를 도입했습니다. 밸브 전체는 304 스테인리스 스틸로 제작되었습니다.
3) 충진 밸브는 하강하여 병목에 닿으면 열려 충진을 시작하고, 충진이 완료되면 상승하여 병목에서 떨어집니다.
4) 액체 공급은 자동 공압 밸브 마그네틱 액위 스위치를 채택하여 액체 탱크를 자동으로 제어합니다.
5) 충진기의 동력은 프레임 내의 구동 시스템에서 발생하여 기어를 통해 전달됩니다.
6) 더미 컵(Fake cup) 설계로 CIP 세척이 용이합니다.
