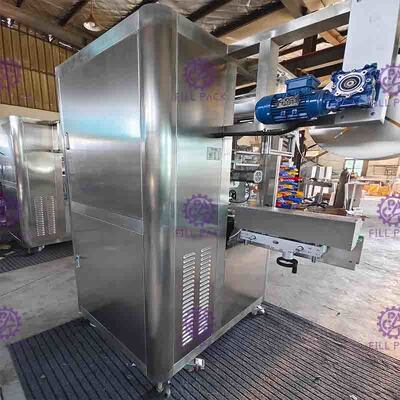

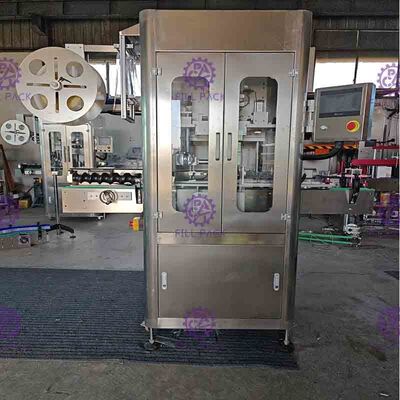

쉬링크 터널과 자동 단일 해드 소매 라벨태그기계 150BPM 250BPM

단두 슬리브 라벨링 기계

일반:

전체 기계 프레임은 스테인리스 스틸 SUS304로 제작되었습니다. 프레임은 단순하고 아름다우며 방수 및 녹슬지 않습니다. 청소가 용이합니다.

특수 절단 시스템: 휘슬 및 콘볼루트 기술 채택. 라벨 절단은 평평하고 버가 없습니다. 라벨 위치 설정은 슬리빙의 정확성을 보장합니다.

모델 그룹 설계, 모듈 제어 채택; 정확하고 빠른 슬리빙 달성.

우수한 품질의 터치 조작 화면으로 손가락으로 조작 가능하며 쉽고 간편합니다.

고도로 자동화된 포장 기계입니다. 한 사람만 조작하면 되며 작동이 쉽습니다.

포장재 교체가 용이하며, 금형 교체는 도구 없이 손으로 쉽게 할 수 있습니다.

평면 폭 제한 내에서 모양에 관계없이 원형 또는 사각형 객체를 포장하는 데 사용할 수 있으며 유리 또는 플라스틱 병에 적용할 수 있습니다.

작동의 안전성과 안정성이 높고 인력 절약 시간을 절약합니다.

작업 과정:

사양:

이 유형의 기계는 병 운반, 병 분리, 라벨 슬리빙 및 라벨 수축 기능을 갖추고 있으며 고속, 정확한 위치, 적은 작업자 및 완벽한 포장을 추구합니다. 식품 및 음료 산업에 적용할 수 있으며 미용 및 유지 보수가 용이한 기능을 갖추고 있습니다.

동기식 전송, 전송 벨트의 모든 변경은 신속하게 완료됩니다. 전통적인 다층 유형의 변경 및 유지 보수에 6시간 이상이 소요되는 것에 비해 유지 보수가 쉽고 간단하므로 생산에 영향을 미치지 않습니다.

중국산 유닛 커터 헤드 평면 설계로 직경 30mm-130mm 용기에 적용 가능 (TB-250은 2개의 커터 헤드 필요). 교체하거나 디버그할 필요가 없습니다. 또한 독특한 라이트 터치 휴먼 머신 화면이 있어 자동 원본 위치 검색 및 안전성과 편의성을 제공하여 다른 유사 제품보다 앞서 나갑니다.

단일 수축 라벨 공급 평면, 라벨 고정에 편리한 장력 높이; 마이크로컴퓨터 자동 형상으로 제정 및 조정 방지. 가볍게 누르기만 하면 라벨이 자동으로 감지 및 위치를 잡습니다. 라벨 교체가 빠르고 편리하며, 절단 위치가 절대적으로 정확합니다.

라벨 공급 장치: TB-100 구동 동기식 장력 제어 라벨 공급, 공급 능력은 분당 1.5미터 (TB-250, 공급 능력은 분당 2미터), 롤 라벨 공급 평면은 직경 500mm, 종이 튜브의 내부 직경은 4인치, 8인치, 10인치입니다. 라벨 공급 구성은 정확한 라벨 길이와 안정적이고 빠른 라벨 공급을 가능하게 하는 안정적인 장력입니다.

중앙 기둥은 단계별 라벨 슈팅 구조를 적용하며 속도는 분당 250B-300B입니다.

새롭게 설계된 커터 헤드는 단계별 모터 구동을 사용하여 속도가 빠르고 동작이 정확하며 절단이 질서 있고 수축이 아름답습니다. 이 설계는 라벨 동기 위치 지정 구조와 협력하여 절단 위치의 정밀도를 1mm 이내로 만듭니다.

여러 개의 비상 정지 버튼을 통해 생산 라인의 적절한 위치에서 비상 정지가 가능하여 안전한 생산을 보장합니다.

특수 설계된 열풍 수축 터널은 고압 윙 머신을 사용하여 완벽한 수축 효과를 냅니다. 곡선 병을 수축할 수 없는 전통적인 수축 터널과 비교할 때 이 헤드 윈드 수축 터널은 만족스러운 수축 효과를 낼 수 있습니다.

신형 스팀 수축 터널은 효율성을 크게 향상시킵니다. 다양한 모양의 원형 병, 평면 병, 사각형 병 등에 적용 가능합니다. 조정 및 유지 보수가 편리하며 수축이 질서 있습니다. 스팀 노즐은 분리형으로 터널을 부드럽게 만듭니다. 노즐은 4부분으로 나뉘며 각 부분의 스팀 높이, 위치 및 수량은 수축 효과를 완벽하게 만들기 위해 조정할 수 있습니다. 저압 스팀 백은 심리스 강관 설계를 사용하고 모든 연결 튜브는 스테인리스 스틸 연질 튜브를 사용하므로 분해 및 고정이 매우 편리합니다. 전체 기계는 스테인리스 스틸로 제작되어 보온 및 에너지 절약 효과가 있으며, 국제 안전 표준을 준수합니다. 바닥의 스테인리스 스틸 평면은 물을 응축하고 배수할 수 있습니다. 상자 본체의 앞뒤에 두 개의 눈 창이 있습니다. 전체 기계의 방수 설계는 스테인리스 스틸로 제작되어 작동 및 유지 보수가 편리합니다.

매개변수:

전압: 호스트 기계; AC220V, 50/60HZ, 1.5-2.5KW, 단상

TB-150 속도: 150BPH

TB-250 속도: 250BPH, 라벨이 짧을수록 속도가 약간 빨라짐

병 본체 직경: 28mm-125mm

라벨 길이: 30mm-250mm

라벨 두께: 0.035mm-0.045mm

라벨 재질: PVC, PET, OPS

어플리케이터 크기: 길이 2000mm * 너비 850mm * 높이 2000mm

상세 이미지:

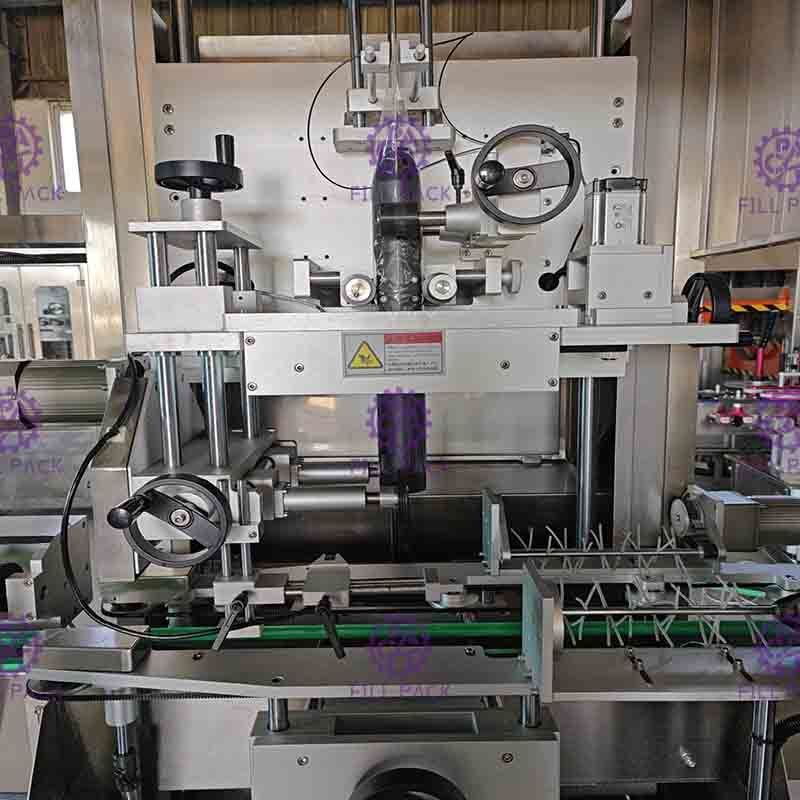

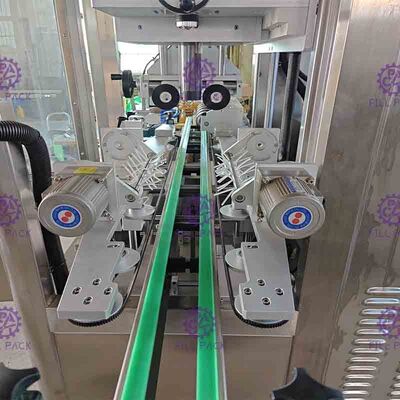

기계 내부 구조참고용.

TB-150 참고용 설계 레이아웃

1.2 스팀 수축 터널:

SUS304 스테인리스 스틸로 제작되었습니다. 증기 낭비를 위한 증기 컨트롤러가 장착되어 있습니다. 남은 증기는 풍력 모터를 통해 공장으로 배출됩니다. 증기 압력은 조절 가능합니다. 수축 효과가 완벽하며 라벨을 손상시키지 않습니다.

매개변수:

전력: 3상, 380V, 50Hz 0.25kw

치수: 1500*700*2000mm (SB-1500)

2000*700*2000mm (SB-2000)

압력: 0.4-0.7Mpa
