상세 정보 |
|||
| 능력 (B/H): | 5000-7000(500ml) | 병 크기: | 좁아지세요 :φ50-100mm :높이 :150-320mm |
|---|---|---|---|
| 수압: | 0.18-0.25Mpa | 물 사용량 (킬로그램 / Ｈ): | 1000 |
| 세척 스테이션: | 18 | 채우는 정밀도: | <+1MM |
| 공기의 압력: | 0.5MPA | 전력 밸런스 (KW): | 5.85 |
| 체중 (kg): | 4000 | 차원(L*W*H): | 2150*1750*2400 밀리미터 |
| 강조하다: | 모노블록 쥬스 뜨거운 충전 기계,5000BPH 쥬스 뜨거운 충전 기계,모노블록 쥬스 뜨거운 충전 기계 |
||
제품 설명

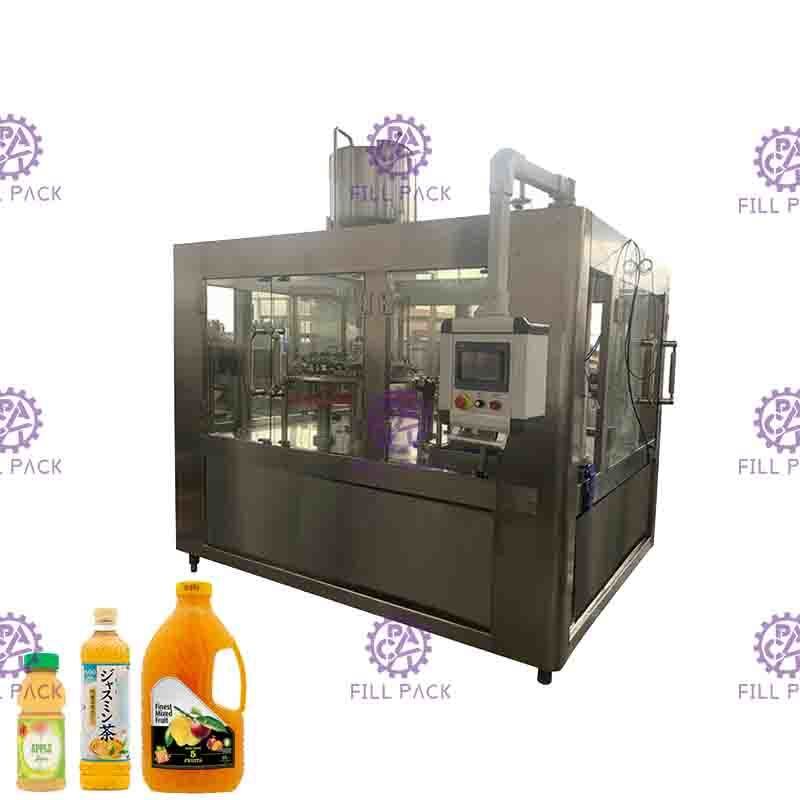

CGF18-18-6 자동 5000BPH 모노블록 3 in 1 플라스틱 병 오렌지 주스병 충전 및 밀봉 기계 공장
85°C 이상의 고온 충전의 목적은 방부제가 포함된 주스용입니다. 멸균된 병에 저온 살균 주스를 채우면 주스의 천연 풍미를 유지하는 데 더 큰 보증을 제공합니다.

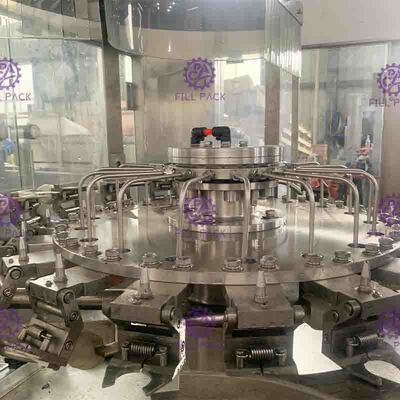

헹굼 부분
1. 하부 프레임, 전송 부품 및 특수 재료로 제작해야 하는 일부 부품을 제외하고는 다른 예비 부품은 스테인리스 스틸 304로 제작됩니다.
2. 롤러 베어링은 스테인리스 스틸로 제작되고, 씰링 링은 EPDM 재질로 제작되며, 플라스틱은 UMPE로 제작됩니다.
3. 그리퍼는 스테인리스 스틸로 제작되며, 병목을 잡는 위치도 스테인리스 스틸로 제작됩니다. 기존 고무 그리퍼와 비교하면 훨씬 위생적이고 내구성이 뛰어나며 빨리 마모되는 부품이 없으며, 병목의 나사 부분은 고무 그리퍼에 오염되는 것을 방지할 수 있습니다.
4. 그리퍼에는 고효율 스프레이 노즐이 장착되어 있어 병 내부의 모든 위치에 도달할 수 있으며 헹굼 물을 절약할 수 있습니다. 스프레이 노즐 위에는 물이 튀는 것을 방지하는 커버가 있으며, 노즐 아래에는 조절 가능한 재활용 슬롯과 재활용 파이프가 있습니다.
5. 헹굼 시간은 4초 동안 보장될 수 있습니다.
6. 회전 부품의 높이를 조절하여 다른 병 높이에 맞출 수 있습니다.
7. 동력은 기어를 통해 프레임의 구동 시스템에서 파생됩니다.
8. 헹굼 물 공급은 솔레노이드 밸브로 제어됩니다.

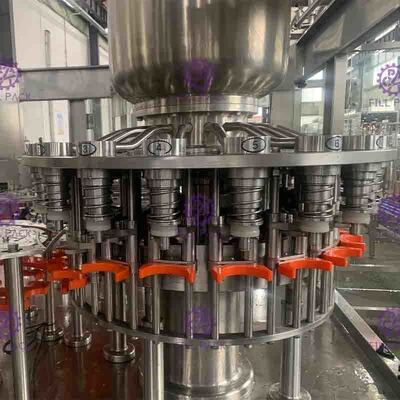

충전 부분
1) 이 충전기는 해외에서 도입된 선진 기술을 소화 및 흡수하여 개발되었으며 국제적인 선진 수준을 갖추고 있습니다. 주로 고온 음료 충전에 사용됩니다. 구조가 진보적이고 성능이 안정적이며 작동이 안전하고 유지 보수가 용이하며 생산 효율성이 높고 속도를 무한대로 조절할 수 있습니다. 이 충전기는 중소 규모 음료 공장에 이상적인 선택입니다.
2) 컨베이어를 통해 병이 충전기로 들어가면, 다이아몬드 판이 각 병을 회전시켜 홀딩 클랩으로 잡습니다. 모터의 구동 에너지로 홀딩 클랩은 메인 축을 따라 위아래로 움직입니다. 클랩이 병을 잡으면 위로 올라가 충전 헤드에 병 입구를 단단히 누르고, 동시에 충전 밸브가 열려 충전이 시작됩니다. 병 입구가 충전 헤드를 떠나면 충전이 중지됩니다.
3) 전체 기계는 SUS304로 제작됩니다. 충전 헤드는 데드 앵글이 없는 스프링 타입으로 떨어지는 것이 없습니다. 청소 및 유지 보수가 용이합니다. 홀딩 클랩 모델은 동일한 병목을 가진 모든 병에 적합하며, 병 모양과 용량을 변경하기 쉽습니다. 충전 밸브에는 CIP 헹굼 컵이 장착되어 있습니다.

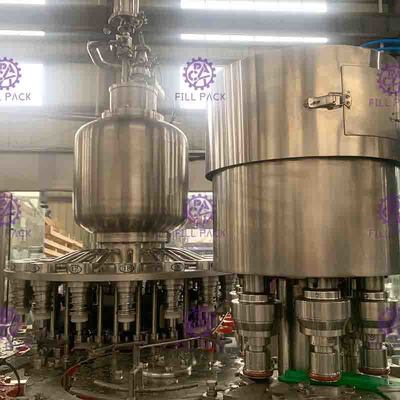

캡핑 부분
이 장치는 3 in 1 기계에서 가장 높은 정확도를 가지며, 기계가 안정적으로 작동하고 제품 품질을 보장하는 데 중요합니다.
1) 프랑스 "ZALKIN"이라는 가장 진보된 캡 실링 기술을 도입했습니다. 상하이 통신 대학교의 전기 역학 및 기계 공학 연구소 전문가의 도움을 받아 성공적으로 설계했습니다. 예를 들어: I) 스크류 캡핑 헤드 캠 (기계가 안정적으로 작동하도록 보장하는 주요 부품)은 "ZALKIN" 기술을 채택하면서 전문가가 동역학과 운동학에 중점을 두어 기계의 정확성과 안정성을 향상시켰습니다. II) 스크류 캡핑 헤드 (캡핑 품질을 보장하는 주요 부품)
2) 스크류 캡핑 헤드는 이중 목적 디자인으로, 플랫 캡과 스포츠 캡 모두에 적합합니다.
3) 캡이 떨어지는 가이드에는 역방향 캡을 제거하고 역방향 캡이 통과하는 것을 방지하는 장치가 설치되어 있습니다.
4) 캡이 떨어지는 가이드에 광전 스위치 그룹이 설치되어 있습니다. 가이드에 캡이 없으면 기계가 멈춥니다.
5) 스크류 캡퍼에 병 입구 감지 스위치가 설치되어 있습니다.
6) 전환 푸시 휠과 충전 부품 사이에 무균 노즐이 있어 병목 나사 부분에 남아 있는 제품을 헹굽니다.
7) 캡이 떨어지는 가이드와 캡을 누르는 판의 연결부에 캡 잠금 실린더가 있습니다. 캡 공급이 없으면 캡이 공급되지 않도록 합니다.
8) 회전 부품의 높이를 조절하여 다른 병 높이에 맞출 수 있습니다.
9) 스크류 캡퍼의 동력은 프레임의 구동 시스템에서 파생되어 기어를 통해 전달됩니다.
10) 스크류 캡퍼의 주요 부품은 디지털 제어 가공 센터에서 처리됩니다.
전기 장치:
| 트랜스듀서 | Simens-독일 |
| 터치 스크린 | Simens-독일 |
| PLC | Simens-독일 |
| 안정화 전압 공급 장치 | MingWei-대만 |
| 접촉기 | Schnider-프랑스 |
| 근접 스위치 | Schnider-프랑스 |
| 에어 스위치 | Schnider-프랑스 |
매개변수
| 모델 | CGF18-18-6 |
| 용량 (B/H) | 5000-7000 (500ml) |
| 병 크기 | 목: Φ50-100mm: 높이: 150-320mm |
| 수압 | 0.18-0.25Mpa |
| 물 소비량 (kg/h) | 1000 |
| 세척 스테이션 | 18 |
| 적재-낙하-배출 스테이션 | 2-2-2 |
| 충전 정밀도 | <+1MM |
| 공기압 | 0.5Mpa |
| 공기 소비량 | 0.3m3/min |
| 전력 (kw) | 5.85 |
| 무게 (kg) | 4000 |
| 치수 (L*W*H) | 2150*1750*2400 mm |
