상세 정보 |
|||
| 전압: | 380V 50HZ | 용량: | 18.9 l |
|---|---|---|---|
| 충전 헤드: | 3 | 재료: | SUS304 |
| 배럴 크기: | 270*490mm | 치수(l*w*h): | 5000mm*2000mm*1800mm |
| 가스 압력: | 0.4-0.6Mpa | 가스 소비: | 0.8m3/min |
| 강조하다: | 가득 찬 자동 5 갤런 워터필링 기계,5 갤런 워터필링 기계 450BPH,5 갤런 워터필링 기계 20 리터 |
||
제품 설명
450BPH 완전 자동 20리터 통 음용 5갤런 물 충진기 18.9L 물 생산 라인
1.1, 자동 병뚜껑 제거 장치 및 병뚜껑 제거 헤드
이 기계는 실린더로 구동되며 PLC로 제어됩니다. 병 감지를 통한 자동 작동;
병뚜껑 제거 헤드는 클로 장치와 실린더로 구성되며, 병뚜껑 제거 헤드 위치는 위아래로 이동할 수 있으며,
클로 장치는 다양한 뚜껑에 맞게 약간 조정할 수 있습니다.
갤런 병이 기계 안으로 들어오면, 병뚜껑 제거 헤드가 내려가고 클로 장치가
병뚜껑 측면을 단단히 잡고 병을 들어 올려 뚜껑을 제거합니다. 뚜껑이
제거되면, 압축 공기가 뚜껑을 뚜껑 호퍼로 불어넣고, 그러면 고객의 자체
홀더로 떨어집니다.
뚜껑 압력은 뚜껑을 보호하도록 조정됩니다.
치수: 600*600*2000mm
무게: 80kg
1.2 모노블록 린서-필러-캡퍼
이 기계는 물 누출을 막기 위해 완전히 차단되어 있습니다. 갤런 병이 세척
위치로 보내지면, 실린더가 3개의 병을 안으로 멈추게 하고 브러시와 고정 바로 고정합니다. 물이
펌핑되어 병 본체로 분사되고, 병은 브러시와 함께 회전합니다. 병은
브러시와 물 기능으로 세척됩니다.
에어 컴프레서가 필요 없으며, 생산 및 유지 보수가 용이합니다.

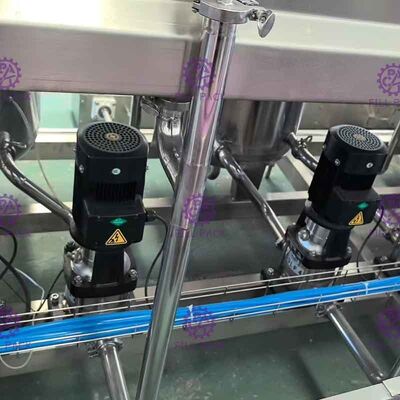

상승 펌프-충진 펌프: Nanfang
브러시 수량: 4개*2
치수: 1200*1100*1750mm
무게: 300KG
전력: 0.55KW
재활용 물 탱크 크기: 600*550*550mm

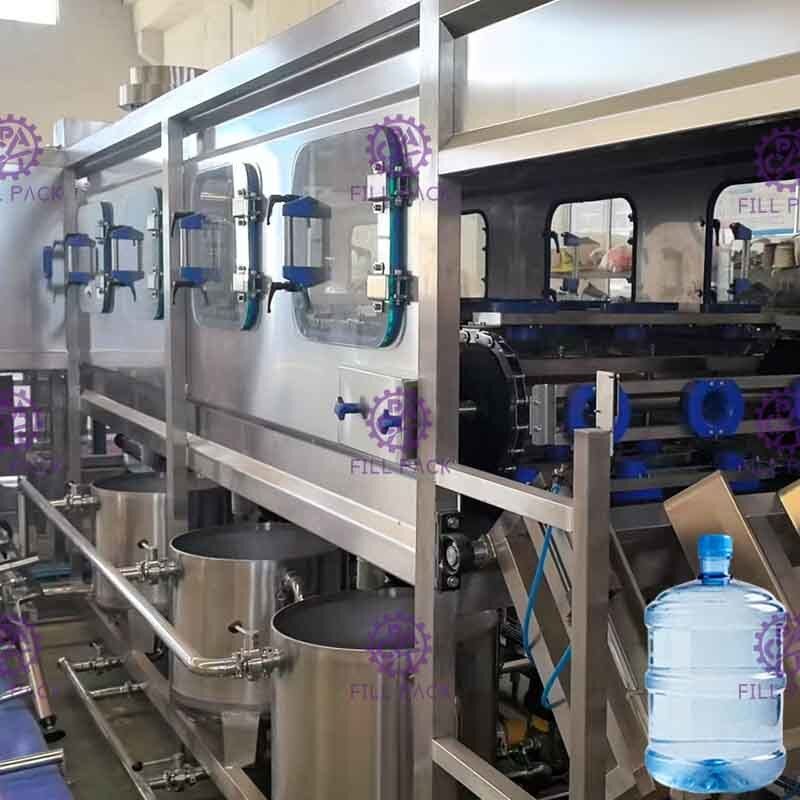

1.3 자동 병 로딩 기능이 있는 세척기/충진기/캡퍼
참고용 450BPH 세척기/충진기/캡퍼.
이 기계는 세척, 충진 및 캡핑을 통합했습니다. 통 물 생산에 이상적인 기계입니다. 전체 기계는 스테인리스 스틸 304 쉘을 사용하며, 녹 방지 기능이 있고 쉽게 세척할 수 있습니다. 주요
전기 부품은 모두 브랜드 제품입니다. 공기 채널 시스템은 Air TAC 브랜드 제품을 사용합니다. 이 기계는
컴팩트한 구조로 작은 공간만 차지하며 작업 효율이 높습니다.
기계 설치 시 바닥 나사를 플러그로 고정할 필요가 없습니다. 케이스 제거 후, 기계를 평평한
바닥에 놓고, 스탠드 높이를 조절하고 모든 스탠드 압력을 평균으로 조절합니다. 기계가 잘
설치되면, 수도관, 배수관 및 전원, 공기 전원을 연결합니다.
작업 과정:
병 충진 장치는 세척, 충진 및 캡핑의 3단계로 나눌 수 있으며, 총 16개의 작업 스테이션이 있습니다.
1, 2 소독 세척 스테이션
2, 1 물방울 스테이션
3, 2 물 반환 스테이션
4, 2 순수 스테이션
5, 1 물방울 스테이션
한쪽 8개 스테이션, 양쪽 16개 스테이션
작업 과정은 다음과 같습니다:
1. 빈 병은 체인과 병 홀더를 통해 세척 및 소독 스테이션으로 들어갑니다.
(세척 병은 8개 스테이션을 통과합니다) 세척 과정은 4단계로 나뉩니다: 1, 뜨거운
알칼리수 세척 2, 티메로살 세척; 3, 깨끗한 물 세척, 4, 순수 세척. 각
세척 단계는 8초로 설정되며, 세척 후 10초 동안 물이 떨어집니다. 구동 모터가
빈 병과 함께 작동하고 센서가 있는 체인을 통해 위치 감지 구역으로 들어가면,
위치 감지 센서 스위치가 구동 모터를 멈추라는 신호를 보내고, 동시에 헹굼
병 물 펌프가 작동하여 세척 및 소독 작업을 수행합니다 (세척 시간은
PLC 프로그램 설정으로 제어됩니다).

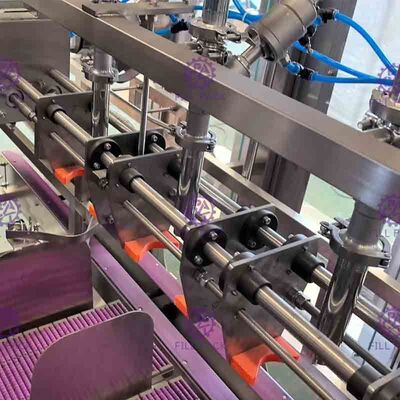

2. 헹굼 후, 헹굼된 빈 병은 병 세척 구동 메커니즘에 의해 운반되고,
병 밀기 랙에 떨어집니다. 병 밀기 실린더가 작동하여 빈 병을 충진
위치로 밀어 충진 노즐이 물병 입구와 정렬되도록 합니다. 물이
분사된 후, 충진 펌프가 충진을 시작합니다. (충진 시간은 사용자가 필요에 따라 조정합니다)
3. 충진이 완료되면, PLC가 제어 신호를 보내고, 충진 솔레노이드 밸브가 닫히고, 충진이 중지됩니다. 충진이 완료된 후, 충진된 물병은 다음 물병에 의해
캡핑 구역의 덮개로 보내지고 글랜드 구역으로 보내집니다. 캡핑 실린더가 캡핑 장치를 구동하여 캡을 단단히 누릅니다. 이때, 세척 및 관개 주기가 완료됩니다.
매개변수:
실린더: Air tech-대만
솔레노이드 밸브: Air tech-대만
상승 펌프-충진 펌프: Nanfang
PLC: Mitsubishi Japan
재질: SUS304
전력: 5KW
치수: 5000*2000*1800mm
무게: 800kg
