상세 정보 |
|||
기계류 능력: | 3000-5000BPH | 충전 재료: | 낟알 쥬스 |
---|---|---|---|
보틀 크기: | 250-1500ml | 물 사용량: | 600 킬로그램 / H |
기압: | 0.6MPa | 수압: | 0.2Mpa |
공기소비량: | 0.6M3/min | 재료: | SUS304/316 |
하이 라이트: | 자동 패트병 쥬스 충전기,4In1 PET 쥬스 충전기,1500ML 쥬스 충전기 |
제품 설명

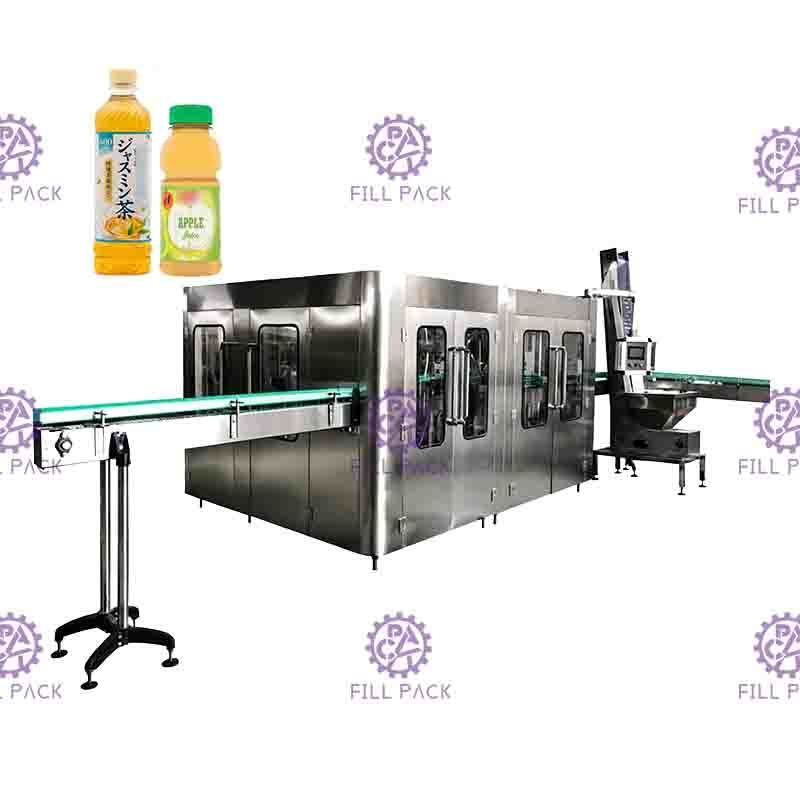

플랜트 장비를 처리하는 1개의 패트병 모노블록 과육 과일 낟알 주스 충전기에서 자동 4
장비는 과립 모양 쥬스 음료수를 생산하는데 사용됩니다. 세정, 낟알 충진, 쥬스 충진과 세포막은 단일 기계에 통합됩니다.일본과 독일로부터의 가장 진보 기술은 디자인에 사용됩니다. 봄 경련은 병 세척 프로세스에서 사용됩니다.
빈 병은 전달 철도를 따라 180~ 위에서 돌려질 수 있습니다. 내부 및 외부 세정의 2 번입니다, 세병의 효율이 높습니다.중력 고정액 표면 충진은 사용됩니다.
충진은 빨리 있고, 액체의 양이 정확하게 제어되고 낙하와 누출이 회피됩니다.충진 밸브, 어떤 드리핑도 제어하지 못하는 봄 유형 액체 수단에 의한 충진. 유동적 수단은 제어되기 쉽습니다. 모든 구조는 SUS304로 만들었습니다, 밸브를 충전하는 것 안에서 어떤 사역대가 없습니다.자기성 토크는 스크루 세포막을 위해 사용됩니다.
스크루 세포막의 전원은 단계 없이 조정될 수 있습니다. 스크루 세포막의 전원은 또한 고쳐질 수 있고 캡이 손상되지 않을 것입니다, 세포막이 믿을 만합니다.전체 기계는 인간-기계 인터페이스로서의 터치-스크린과 PLC에 의해 제어됩니다. 저장 탱크에서 음료의 양은 자동적으로 제어될 수 있습니다.
충진과 세포막은 거기가 어떤 병도 있지 않을 때 자동적으로 중지될 것입니다. 병이 부정하게 바짝 조여질 때 또는 캡이 이용 가능하지 않을 때, 기계는 자동적으로 중지될 수 있습니다.변경기술이 익숙한 주파수는 잠 못 이루게 작동 속도를 조정합니다. 생산력은 디지털로 드러내질 수 있고, 편리하게 조정될 수 있습니다.
주요 동작 프로세스 :
캡은 커버 승강기에 위치합니다, 진동 커버, 충전기 진입 위의 병에 승강기로 수송되고, 3 부품을 완성하면서, 캡이 세탁기, 충진 안으로 차례로 컨베이어에 의해 가동됩니다.
병에서 금속 부품류는 모두 전기 분해되고 충진 밸브가 고온 충전됩니다. 캡은 병의 모양과 캡의 모양에 따라 커버 또는 커버로 치료됩니다.

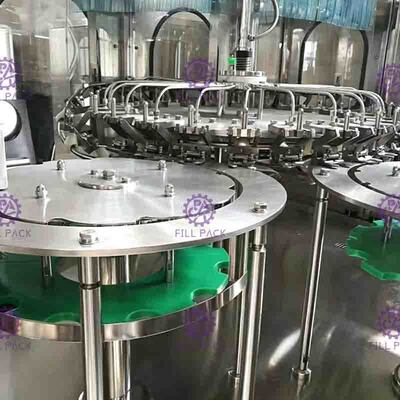

세척 부분
1)아래로 구조를 제외하고, 특정 물질로 만들어질 투과 부와 약간의 부품. 다른 예비품은 스테인레스 강 304로 만들어집니다.
2)롤러베어링은 스테인레스 강으로 만들어지고, 밀봉 링이 EPDM 물질로 만들어지고, 플라스틱이 UMPE로 만들어집니다.
3)그리퍼는 전통적 충돌 그리퍼와 비교하여 병목이 또한 인 유지가 스테인레스 강으로 만든 녹슬지 않은 강철 같은, 위치로 만들어집니다, 그것이 오래간 많은 위생과 어떤 빠른 웨어 부분이 아닙니다, 병목의 나사부가 충돌 그리퍼에 의해 오염되기를 회피할 수 있습니다.
4)그리퍼는 고효율 분무 노즐로 설비했습니다, 그것이 물병의 내벽의 어떠한 위치에 발달할 수 있고, 린싱수를 구할 수 있습니다. 물 스필링을 방지할 수 있는 분무 노즐 위의 커버가 있습니다 ; 그리고 규제 재활용 슬롯과 노즐 아래에 있는 순환 파이프가 있습니다.
5)세정 시간은 4 초의 보증인일 수 있습니다.
6)다른 병 높이에 적합하기 위해 회전부의 높이를 조정함으로써.
7)동기는 기어에 의해 통과된 틀의 드리븐식에서 나옵니다.
8)린싱수의 제공은 솔레노이드 밸브에 의해 제어됩니다.
낟알 채움부
캠이 상승할 때, 낟알은 충진 밸브와 스타트 공급의 측량컵에 들어갑니다. 피딩하는 스테이션은 앞 캠 위의 것입니다. 캠이 하락한 후, 액체성 탱크에서 측량컵의 피딩 포트는 마무리됩니다. 병이 지나갔던다는 것이 발견될 때, 밸브 처음 실린더는 측량컵에 밸브를 열고 낟알이 병에 쏟아집니다. 반대로, 측정 종형변은 병이 발견되지 않으면 열리지 않을 것입니다. 낟알은 보틀 마우스의 직경보다 작습니다. 일반적으로, 28이지 입 병의 최대 크기는 15 밀리미터이지만 (38이지 입 병이 더 크게 만들어질 수 있습니다), 그러나 그래뉼 직경이 20 밀리미터를 초과할 수 없습니다. 측정 종형변은 PTFE 또는 스테인레스 강 조정 패드로 채워집니다. 내부 용량을 조정하기 위해, 이것은 손으로 행해질 필요가 있습니다. 측량컵의 총 용량은 고객의 가장 큰 생성물량을 기반으로 합니다. 소용량이 요구될 때, 조정 패드는 낟알의 능력을 조정하기 위해 각각 측량컵에 추가됩니다.

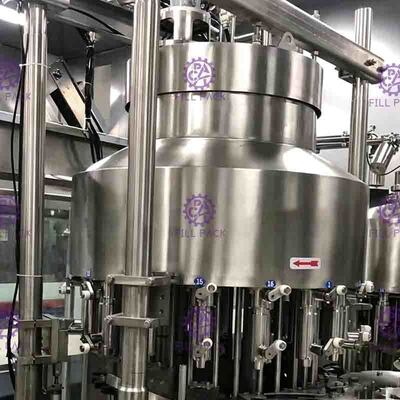

쥬스 채움부
1) 환경으로 이행하는 오염을 줄일 수 있는 입양된 독일 부식 방지 비유지 태도.
4) 충전하는 시스템은 세척용 충진 밸브를 위해 사용된 송유관과 위조품 컵을 씻기 위해 CIP 순환계를 가집니다. 이 시스템은 효과적으로 액체성 파이프, 액체성 탱크와 충진 밸브 기타 등등을 청소할 수 있습니다.

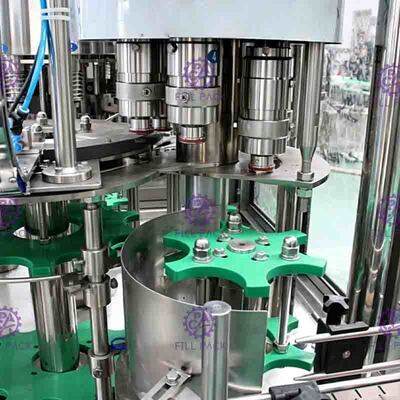

캡핑 부
4) 한 그룹의 광전 스위치는 캡 떨어지는 가이드에 정치됩니다. 기계는 거기가 가이드 위의 어떤 캡도 있지 않을 때 멈출 것입니다. 5) 병 주입구 검출 스위치는 스크류링 캡퍼에 정치됩니다.
6) 캡 떨어지는 가이드와 포킹 캡 플레이트 사이의 접합부에서 캡 락 실린더가 있습니다. 그것은 있고 어떤 공급도 아니오 완성하지 않는다는 것을 깨닫습니다.
기술적인 매개 변수
|
||
모델
|
12-12-12-5
|
18-18-18-6
|
능력 (B/H)
|
3000
|
5000-6000
|
보틀 크기
|
250-1500ML
|
250-1500ML
|
수압
|
0.2MPA
|
0.2MPA
|
물 사용량 (킬로그램 / H)
|
600
|
700
|
세척 스테이션
|
12
|
18
|
채워 있는 정확성
|
±2mm
|
±2mm
|
기압
|
0.6Mpa
|
0.6Mpa
|
공기소비량
|
0.6m3/min
|
0.6m3/min
|
전원(KW)
|
5
|
6.5
|
중량(KG)
|
3800
|
4300
|
차원(L*W*H)
|
3200*1900*2200mm
|
3800*2100*2200mm
|
기계 구조 차트 :
변환기
|
미츠비시
|
2.2K
|
터치 스크린
|
에아사이뷰 대만
|
MT6070
|
PLC
|
미츠비시
|
FXIS-20MR
|
안정 전압 공급
|
밍웨이 대만
|
S-35-24
|
콘택터
|
싱더
|
CJX2-0910
|
접근 스위치
|
오토닉스
|
PR18-8DN
|
기중 차단기
|
싱더
|
3P-D20
|
|
|
IP-C3
|
