상세 정보 |
|||
| 병 용량: | 200ml-2000ml | 적합한 병 유형: | PET 라운드 또는 모가난병 |
|---|---|---|---|
| 기능: | 완전 자동 세정 충진 세포막 | 전압: | 380V 50HZ |
| 충전재: | 물 | 애플리케이션: | 미네랄 워터 생산 라인 |
| 기계 용량: | 3000BPH | 재료: | SUS304 |
| 강조하다: | 뚜껑봉함기를 충전하는 패트병,500 밀리람베르트 병 충진 뚜껑봉함기,3In1 모노블록 병 충전기 |
||
제품 설명

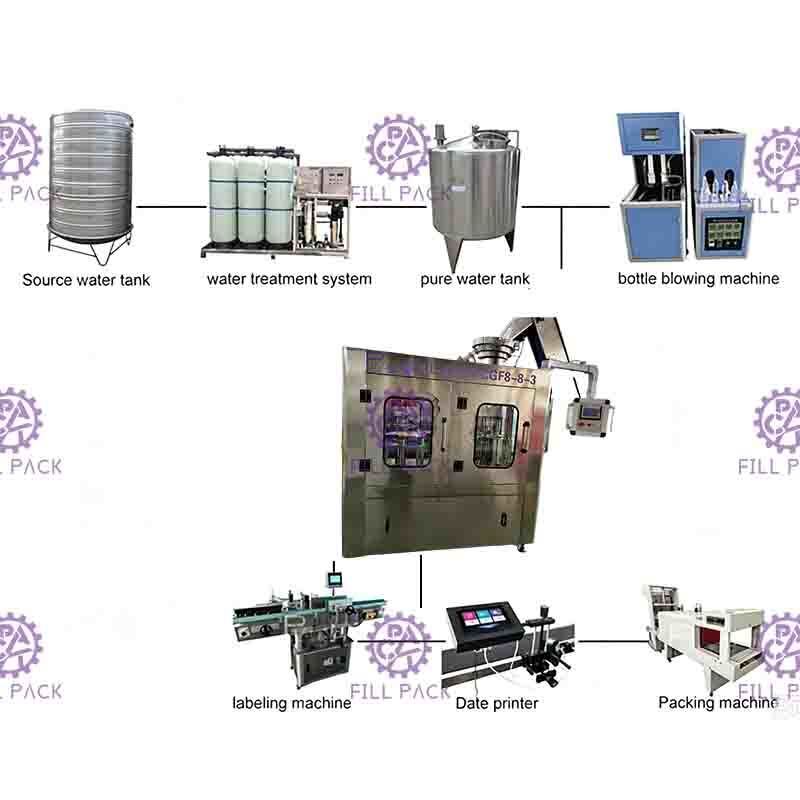

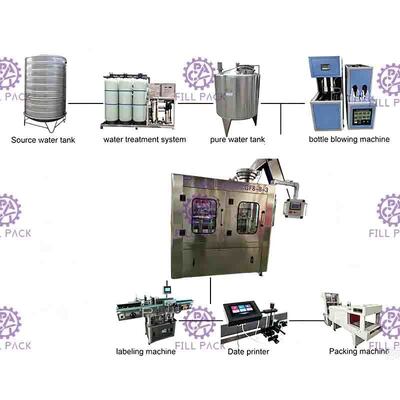

3 In 1 모노블록 500ml/1L/2L PET 병 생수 생산 라인 헹굼 충진 캡핑 기계 설비 공장
CGF8-8-3
제품 용량: 3000BPH@500ml
- 제품 특징 -
1. PET 3 in 1 헹굼 충진 캡핑 기계는 폴리에스터 병에 포장된 비탄산 음료, 생수 생산에 사용됩니다. 세척, 충진, 캡핑이 한 기계에 통합되어 있습니다.
2. 일본 및 독일의 최첨단 기술이 설계에 적용되었습니다. 중력 고정 액면 충진이 사용됩니다. 충진 속도가 빠르고 액체 양이 정확하게 제어되며 낙하 및 누출이 방지됩니다.
2. 일본 및 독일의 최첨단 기술이 설계에 적용되었습니다. 중력 고정 액면 충진이 사용됩니다. 충진 속도가 빠르고 액체 양이 정확하게 제어되며 낙하 및 누출이 방지됩니다.
3. 병 세척 공정에는 스프링 클램프가 사용됩니다. 빈 병은 컨베이어 레일을 따라 180도 회전할 수 있습니다. 내부 및 외부 세척이 두 번 이루어져 병 세척 효율이 높습니다.
4. 나사 캡핑에는 자기 토크가 사용됩니다. 나사 캡핑의 힘은 단계 없이 조절할 수 있습니다. 나사 캡핑의 힘도 고정할 수 있으며, 캡이 손상되지 않고 캡핑이 안정적입니다.
5. 전체 기계는 터치스크린을 인간-기계 인터페이스로 하는 PLC로 제어됩니다. 저장 탱크의 음료 양은 자동으로 제어될 수 있습니다. 병이 없으면 충진 및 캡핑이 자동으로 중지됩니다. 병이 잘못 고정되거나 캡이 없을 경우 기계가 자동으로 중지될 수 있습니다.
6. 주파수 변경 기술을 사용하여 작동 속도를 끊임없이 조절할 수 있습니다. 생산 용량은 디지털로 표시되며 편리하게 조절할 수 있습니다.
-기술 매개변수-
모델 | CGF8-8-3 | 치수 | 1800*1500*2300mm |
용량 | 3000BPH | 병 종류 | PET 병 |
충진 범위 | 200ml---2000ml | 캡 종류 | 플라스틱 나사 캡 |
전압 | 220/380V | 적합 대상 | 비탄산수 |
세척 부분
1) 병 투입 방식은 에어 컨베이어와 병 다이얼의 직접 연결입니다.
2) 모든 304 스테인리스 스틸 헹굼 헤드, 물 분사 스타일 주입 설계로 물 소비를 절약하고 더 깨끗합니다.
3) 그리퍼에는 고효율 스프레이 노즐이 장착되어 병 내부의 모든 위치로 확장될 수 있으며 헹굼 물을 절약할 수 있습니다.
4) 헹굼 시간은 4초로 보장될 수 있습니다.
3) 그리퍼에는 고효율 스프레이 노즐이 장착되어 병 내부의 모든 위치로 확장될 수 있으며 헹굼 물을 절약할 수 있습니다.
4) 헹굼 시간은 4초로 보장될 수 있습니다.
5) 헹굼 물 공급은 솔레노이드 밸브로 제어됩니다.
충진 부분
1) 독일산 부식 방지 유지 보수 불필요 베어링을 채택하여 충진이 환경에 미치는 오염을 줄일 수 있습니다.
2) 회전판은 SUS AISI304로 제작되었으며, 대형 평면 톱니 베어링입니다.
3) 압력 기계 밸브는 빠른 충진 속도, 위생 사각 지대 없음, 적은 밀봉 부품, 정확한 액면 제어를 특징으로 하는 고급 외국 설계를 도입했습니다. 전체 밸브는 304 스테인리스 스틸로 제작되었습니다.
4) 충진 시스템에는 배관 및 세척 충진 밸브에 사용되는 가짜 컵을 세척하기 위한 CIP 순환 시스템이 있습니다. 이 시스템은 액체 파이프, 액체 탱크 및 충진 밸브 등을 효과적으로 세척할 수 있습니다.
5) 이 충진 시스템에는 자동 온도 제어 시스템이 있습니다.
6) 충진 밸브는 병 입구에 닿으면 열리고 충진을 시작하며, 충진이 완료되면 병 입구에서 떨어져 올라갑니다.
7) 액체 공급은 자동 공압 밸브 자기 액면 스위치를 사용하여 액체 탱크를 자동으로 제어합니다.
8) 충진기의 동력은 프레임워크의 구동 시스템에서 파생되어 기어로 전달됩니다.
캡핑 부분
이 장치는 3 in 1 기계에서 가장 높은 정확도를 가지며, 기계가 안정적으로 작동하고 제품 품질을 보장하는 데 중요합니다.
나사 캡퍼의 특징은 다음과 같습니다:
1) 나사 캡핑 헤드(캡핑 품질을 보장하는 주요 부품), 전문가가 자기 강철 설계를 개선하여 캡핑 불량률을 더 잘 줄이고 나사 캡핑 헤드의 토크를 쉽게 설정하고 조정할 수 있는 전통적인 특징을 가지고 있습니다.
2) 나사 캡핑 헤드는 평면 캡과 스포츠 캡 모두에 적합한 듀얼 용도 설계입니다.
3) 캡 낙하 가이드에 역캡을 제거하고 역캡 통과를 방지하는 장치가 설치되어 있습니다. 캡 로딩 시스템을 통과합니다.
4) 캡 낙하 가이드에 광전 스위치 그룹이 설치되어 있습니다. 가이드에 캡이 없으면 기계가 멈춥니다.
5) 나사 캡퍼에 병 투입 감지 스위치가 설치되어 있습니다.
6) 캡 낙하 가이드와 캡 찌르는 판의 연결부에 캡 잠금 실린더가 있습니다. 캡 공급이 없으면 캡이 공급되지 않도록 합니다.
8) 회전 부품의 높이를 조절하여 다른 병 높이에 적응시킵니다.
9) 나사 캡퍼의 동력은 프레임워크의 구동 시스템에서 파생되어 기어로 전달됩니다.
10) 나사 캡퍼의 주요 부품은 디지털 제어 가공 센터에서 가공됩니다.
보조
수처리 시스템
1. 자동화 등급: 자동 / 반자동
2. 용량: 시간당 2000L.
3. 세 가지 프리필터 재질: SUS304 / FRP
4. 멤브레인 브랜드: HYDECANME/DOW/GE OSMONICS/Saehan/Toray
5. 선택 장치: 물 탱크, 나트륨 이온 교환기, UV 살균기, 물 저장 탱크
6. 워터 펌프: NangFang 펌프

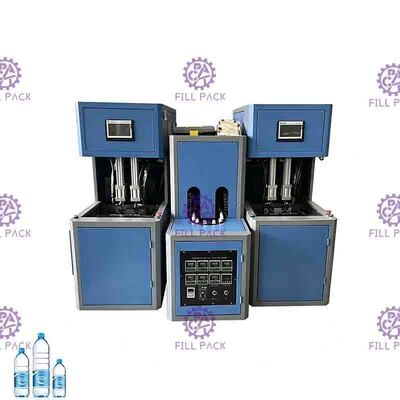

병 블로우 성형기
FP-1200 반자동 병 블로우 성형기는 10-2000ml의 PET 플라스틱 용기 및 병 생산에 적합합니다. 탄산 음료 병, 생수, 탄산 음료 병, 농약 병, 오일 병, 화장품, 넓은 입구 병 등을 생산하는 데 널리 사용됩니다.
코드 프린터
코드 프린터는 주로 날짜를 코딩합니다. 수작업 잉크젯 프린터, 고해상도 잉크젯 프린터, 레이저 코드 프린터 등 모든 종류의 코드 인쇄기가 있습니다.
★코드 프린터는 어떻게 선택해야 할까요? 코딩해야 할 병 종류와 필요한 프린터 속도(분당 몇 미터)를 알려주셔야 합니다.

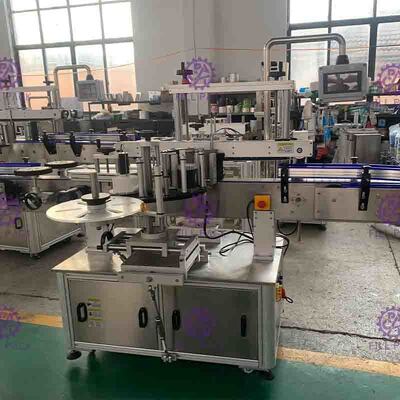

접착 라벨링 기계
이 기계는 평평한 병, 둥근 병 또는 상자의 측면 평면 또는 측면 호면 라벨링에 적용됩니다. 예를 들어
화장품 평면 병 또는 포장 상자의 단면 라벨링. 생산성을 높이고 포장 품질을 향상시킵니다.
화장품 평면 병 또는 포장 상자의 단면 라벨링. 생산성을 높이고 포장 품질을 향상시킵니다.

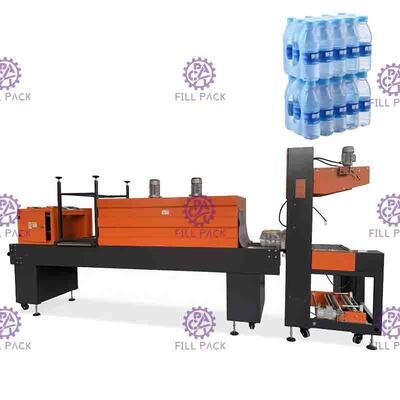

필름 수축 포장 기계
★필름 수축 포장은 흩어진 병을 하나의 그룹으로 포장하는 데 사용됩니다. 수동 랩 수축 포장 기계, 반자동 PE 필름 열 수축 포장 기계, L형 자동 PE 필름 열 수축 포장 기계, 선형 고속 자동 수축 포장 및 컬러 필름 방향 수축 포장 기계가 있습니다.
