상세 정보 |
|||
| 라벨링 속도: | 150BPM | 적용 가능한 라벨 길이: | 30mm-250mm |
|---|---|---|---|
| 라벨의 두께: | 0.03~0.13mm | 병 몸체의 적용 가능한 지름: | 28 밀리미터 ~120mm |
| 기능: | 소매 라벨링 | 브랜드 로드의 적용 가능한 내경: | 5 ~10 |
| 힘: | 3kw | 치수(l*w*h): | 2000*850*2000mm |
| 무게: | 200kg | 입력 전압: | 220V AC |
| 강조하다: | 단일 해드 수축 슬리브 라벨태그기계,PVC 병 수축 슬리브 라벨태그기계,150BPM 수축 슬리브 라벨태그기계 |
||
제품 설명

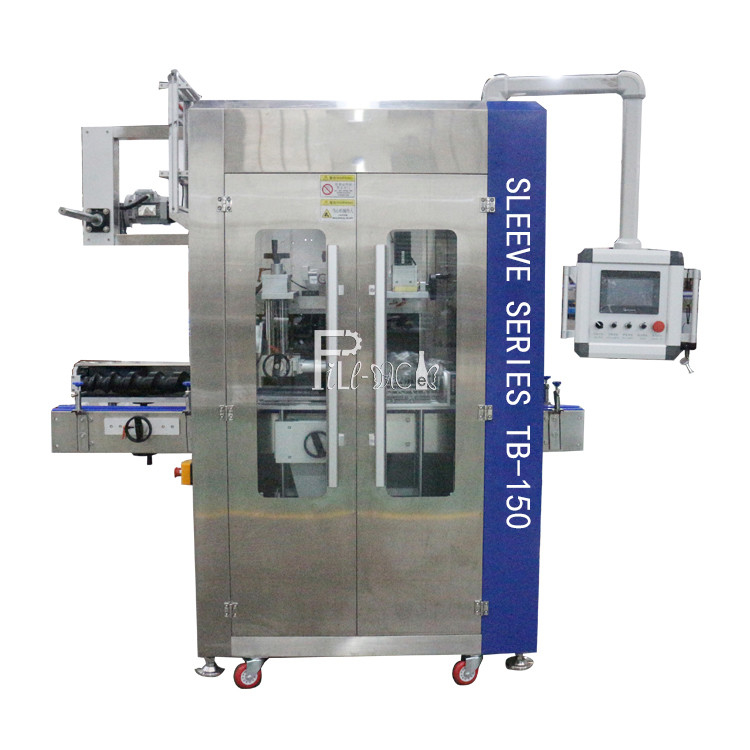

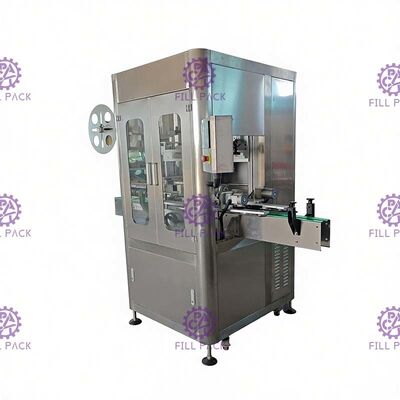

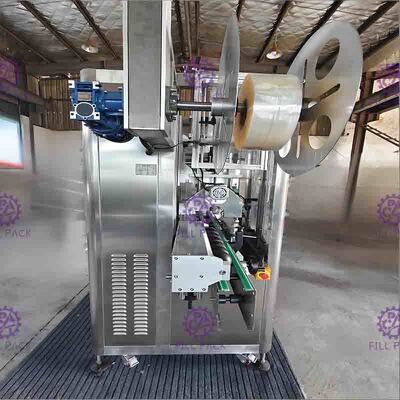

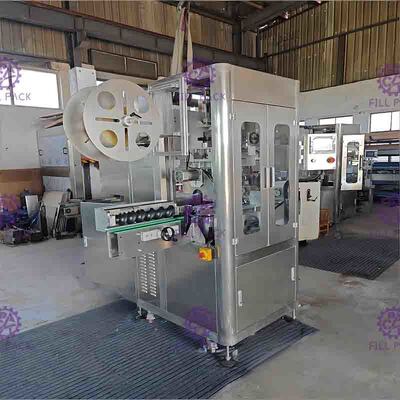

스팀 수축 터널과 함께 PVC 병에 대한 완전 자동 단일 머리 수축 수지 라벨링 기계 / 장비
일반:

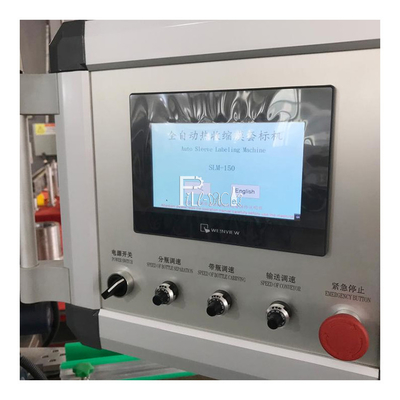

전체 기계 프레임은 스테인리스 스틸 SUS304로 만들어집니다. 프레임은 간단하고 아름답고 방수하고 경직되지 않습니다. 청소가 쉽습니다. 특수 절단 시스템:휘스트와 컨볼루트 기술을 채택. 레이블 절단 평평, burr.The 레이블 위치 설정 장갑의 진실성을 보장합니다. 모델 그룹 디자인을 채택, 모듈 제어; 진실성과 빠른 장갑을 달성합니다.좋은 품질의 터치 조작 화면으로, 손가락에 의해 조작을 달성, 쉽고 단축. 그것은 높은 자동 포장 기계입니다. 한 사람 만 핸들, 쉬운 조작. 포장 재료를 변경하기 쉽습니다.폼의 변경은 쉽게 도구 없이 손으로 수행 될 수 있습니다평평한 너비 한계 내에서, 둥근 또는 사각형의 다른 모양의 물건을 포장하는 데 사용할 수 있으며, 유리 또는 플라스틱 병에 적용 할 수 있습니다.더 높은 안전 및 운영 안정성 및 인력의 시간을 절약.
사양:
1) TB-150 장갑 라벨링 기계는 제조업체 및 공급업체의 까다로운 요구 사항을 충족시키기 위해 주문 제작되었습니다.
단독으로 사용되거나 직렬 및 일치하는 충전 장비 속도를 통합 할 수 있습니다.
단독으로 사용되거나 직렬 및 일치하는 충전 장비 속도를 통합 할 수 있습니다.
2) 식용용 스테인레스 스틸 부문 으로 만든 톱니 가접 된 프레임 에 세워져 있습니다. 이 단단 한 기초 는 일관성 있고 정확한 표기판 을 보장 하기 위해 움직임 과 진동 을 절대적 인 최소 로 유지 합니다.
3) 중국에서 독특한 커터 헤드 평면 디자인이 적용됩니다 30mm~130mm 컨테이너. 당신은 변경하거나 디버깅 할 필요가 없습니다.자동 검색 원래 위치뿐만 아니라 안전 및 편의성 다른 유사한 제품보다 앞서.

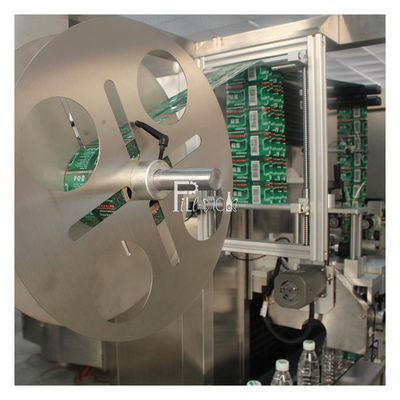

4) 단일 레이블 공급 평면, 레이블을 고정하기 위해 편리하게 합리적인 높이의; 마이크로 컴퓨터 자동 형상 실행 및 조정을 피하는. 당신은 단지 가볍게 누르면 됩니다.표지판은 자동으로 감지하고 위치- 라벨 변경은 빠르고 편리합니다. 게다가, 절단 장소는 절대적으로 정확합니다.

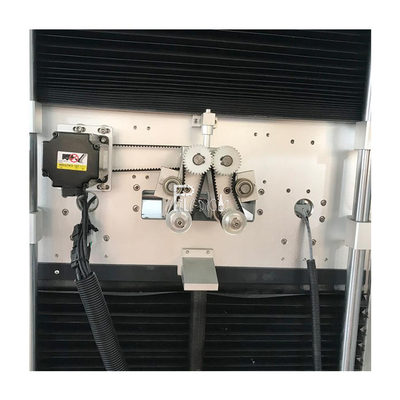

5) 새로 설계 된 절단서보 모터 고속, 동작 정확, 절단 순서 및 축소
아름다운.이 디자인은 레이블 동기화 위치 구조와 협력 1mm 내 절단 위치의 정확성을 가능하게합니다.
아름다운.이 디자인은 레이블 동기화 위치 구조와 협력 1mm 내 절단 위치의 정확성을 가능하게합니다.
매개 변수
|
- 아니
|
항목
|
기술 데이터
|
|
|
1
|
입력 전력
|
3.0KW
|
|
|
2
|
부품 전력
|
레이블 공급 세르보 모터
|
400W
|
|
3
|
레이블 공급 세르보 드라이브
|
400W
|
|
|
4
|
절단 헤드 서보 모터
|
400W
|
|
|
5
|
입력 전압
|
220VAC
|
|
|
6
|
용량 (생산 속도)
|
150BPM ((기반 라벨 길이:55mm)
|
|
|
7
|
호스트 기계의 크기 (mm)
|
L2100 × W850 × H2000
|
|
|
8
|
적용 가능한 컨테이너 지름 (mm)
|
φ28 mm ~ φ120 mm
|
|
|
9
|
적용 가능한 라벨 길이 (mm)
|
30~250mm
|
|
|
10
|
적용 가능한 두께 라벨 (mm)
|
00.03~0.13mm
|
|
|
11
|
적용 가능한 라벨 막대기의 내부 지름
|
5'~10'
|
|
기능
|
이름
|
기능
|
|
물품 제공 그룹
|
라벨 운반기 위한 제안 모터
|
|
선반 그룹
|
부피 라벨 장치를 설치
|
|
플랫폼 승강단
|
병 모양에 따라 호스트의 높이를 자동으로 조정
|
|
빗나가는 그룹
|
병에 자른 라벨을 닦는 방법
|
|

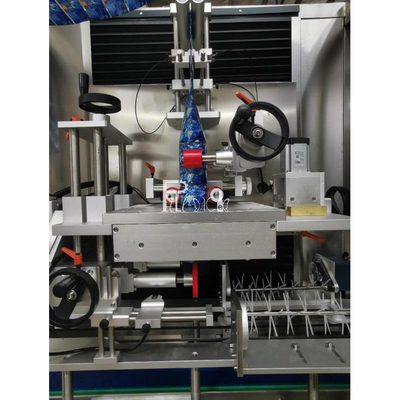

컷어 그룹
|
센터 가이드 핀에 전송되는 라벨을 잘라
|
|
절단기 제어 그룹
|
절단기 작동 현장을 제어
|
|
후방 드라이브 그룹
|
중앙 가이드 핀의 라벨을 위한 오퍼 모터
|
|
앞 드라이브 조정 그룹
|
중앙 가이드 핀을 잡고
|
|
전기 눈 그룹의 프레임
|
레이블의 가장 좋은 절단 위치를 조정
|
|
병의 전기 눈 조명 감지 그룹
|
병 몸의 수갑 라벨 위치를 조정
|
|

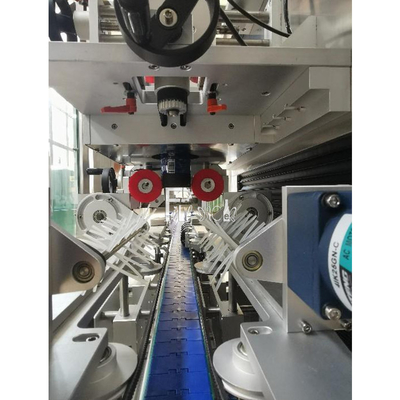

헤어 브러쉬 그룹
|
올바른 장소에 제대로 수갑을 할 수 없는 라벨을 붓
|
|
병 위치 그룹
|
병을 안정적으로 만들고, 수지 표시 위치를 제어
|
|
중앙 안내 핀 그룹
|
전송 및 쉽게 절단 하기 위해 볼륨 라벨 분산
|
|

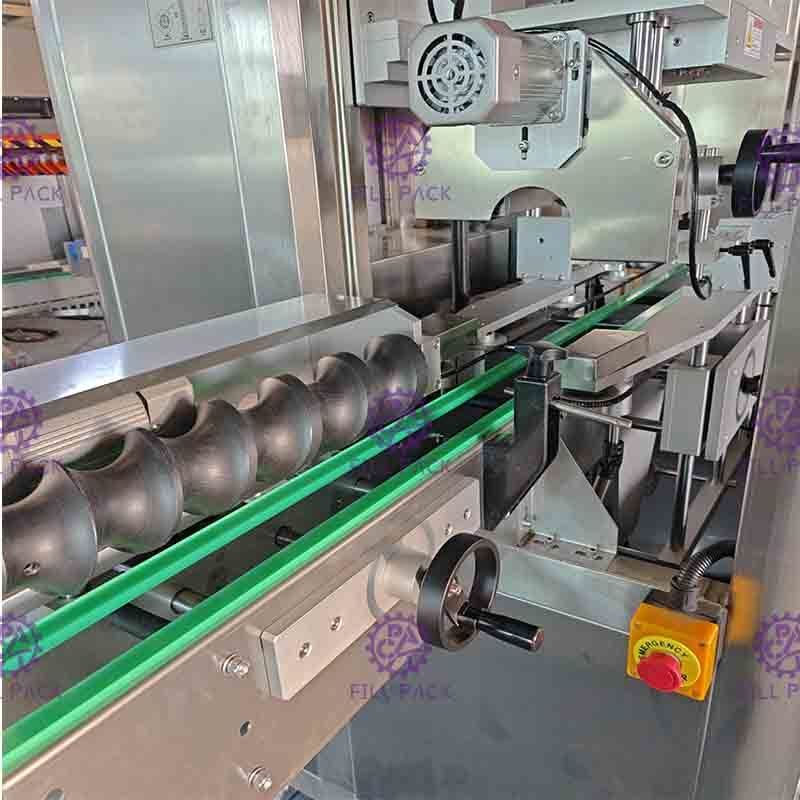

병이 스ikulu bolts에 들어가는
|
각 병을 동일한 거리에 분리하여 수갑 라벨을 정확하게 표시하십시오.
|
부품
|
항목
|
브랜드
|
원산지
|
|
PLC
|
파나소닉
|
일본
|
|
고속 광섬유 센서
|
SUNX
|
일본
|
|
광전기 센서
|
SUNX
|
일본
|
|
광전기 센서
|
SUNX
|
일본
|
|
광전기 센서
|
SUNX
|
일본
|
|
레이블 공급 세르보 모터 400W
|
슈나이더
|
프랑스
|
|
레이블 공급 서버 드라이브 400W
|
슈나이더
|
프랑스
|
|
절단 머리의 서보 모터 400W
|
슈나이더
|
프랑스
|
|
절단 머리의 서보 드라이브 400W
|
슈나이더
|
프랑스
|
|
병 분리 주파수 변환기
|
델타
|
타이완
|
|
레이블 피더 주파수 변환기
|
델타
|
|
|
컨베이어 주파수 변환기
|
델타
|
|
|
병 컨베이어 주파수 변환기
|
델타
|
|
|
AC 접촉기
|
슈나이더
|
|
|
단속기
|
슈나이더
|
|
|
중간 릴레이
|
슈나이더
|
|
자세한 사항:
보조 기계

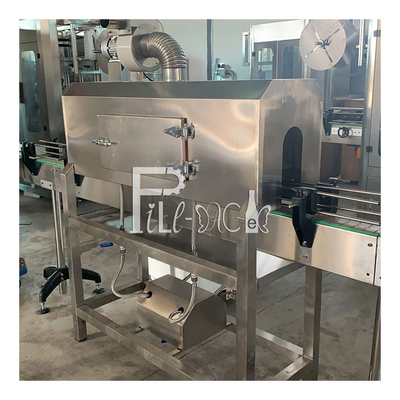

열 증기 수축 터널
SUS304 스테인리스 스틸로 만들어졌습니다. 장비는 증기 불어 낭비를 위해 증기 컨트롤러와 함께 있습니다. 남은 증기는 풍력 모터를 통해 식물에 가져옵니다. 증기 기기는 조정됩니다.축소 효과는 완벽하고 레이블을 해치지 않을 것입니다.
매개 변수:
전력:3PH,380V, 50HZ 0.25kw
차원: 1500*700*2000mm ((SB-1500)
압력: 0.4-0.7Mpa
증기 발전기
캐비닛 스타일 디자인, 기계 작고 구조에 컴팩트, 그것은 공간을 절약하는 이상적인 선택입니다.내부에 설치된 수증기 분리기, 그것은 많은 물과 증기 문제를 피할 수 있습니다, 증기의 품질을 향상. 열 튜브는 오븐과 플랜지와 연결, 그것은 변경, 유지보수를 위해 더 쉬울 것입니다.자동 오븐 제어, 단지 물과 전원을 연결하고 시작 버튼을 누르면 전체 시스템이 스스로 작동합니다. 몇 가지 안전 작동 잠금. 기계는 안전 값으로 설정됩니다.폭발을 방지하기 위한 압력 보호기. 또한 기계는 낮은 물 보호 장치로 설정되어 있습니다, 물이 공급되지 않을 때, 오븐은 작동을 중지합니다. 누출 보호 장치가 사람들을 구하는데 도움이 될 것입니다,비상사태가 발생하면 전원이 끊어질 것입니다.전기는 탄소보다 깨끗합니다.
