상세 정보 |
|||
| 라벨링 속도: | 기본적 라벨 길이 (의 300BPM :55 밀리미터) | 적용 가능한 라벨 길이: | 30-250mm |
|---|---|---|---|
| 라벨의 두께: | 0.04mm | 병 몸체의 적용 가능한 지름: | 28 밀리미터 ~120mm |
| 브랜드 로드의 적용 가능한 내경: | 5 ~10 | 힘: | 6kW |
| 기능: | 넥 바디 소매 라벨링 장치 | 입력 전압: | ∮3, 380/220 VAC |
| 차원: | 3200*1200*2070 | 무게: | 300KG |
| 강조하다: | 소매 라벨태그기계를 수축시키세요,6KW 수축 슬리브 라벨태그기계,250 밀리미터 수축 슬리브 라벨태그기계 |
||
제품 설명

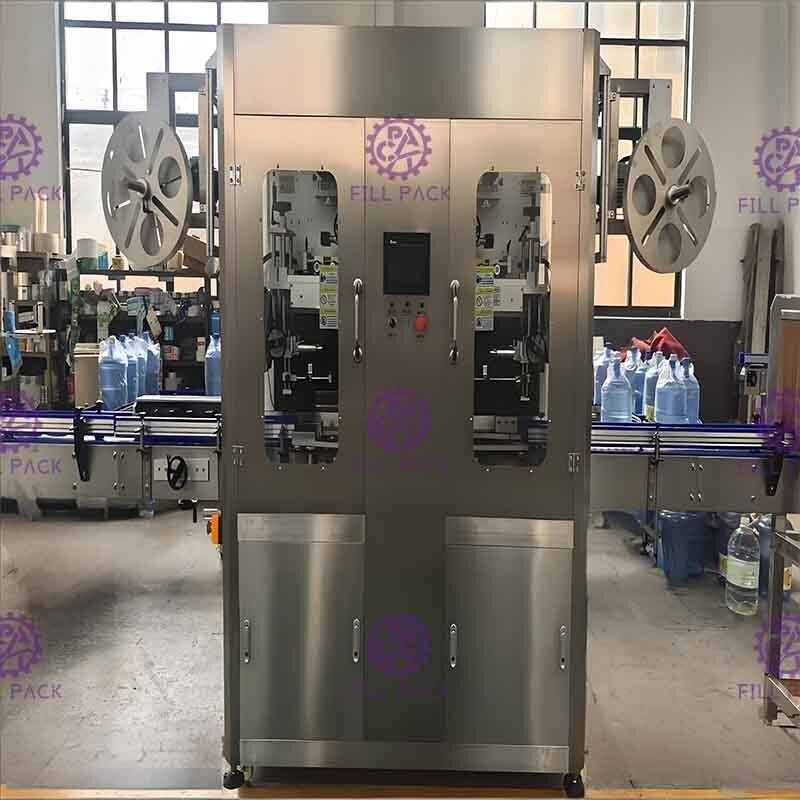

완전 자동 이중 머리 수축 수지 라벨링 기계 플랜트 증기 수축 시스템과 함께 몸 / 목 라벨 둘 다
일반:
전체 기계 프레임은 스테인리스 스틸 SUS304로 만들어집니다. 프레임은 간단하고 아름답고 방수하고 경직되지 않습니다. 청소가 쉽습니다. 특수 절단 시스템:휘스트와 컨볼루트 기술을 채택. 레이블 절단 평평, burr.The 레이블 위치 설정 장갑의 진실성을 보장합니다. 모델 그룹 디자인을 채택, 모듈 제어; 진실성과 빠른 장갑을 달성합니다.좋은 품질의 터치 조작 화면으로, 손가락에 의해 조작을 달성, 쉽고 단축. 그것은 높은 자동 포장 기계입니다. 한 사람 만 핸들, 쉬운 조작. 포장 재료를 변경하기 쉽습니다.폼의 변경은 쉽게 도구 없이 손으로 수행 될 수 있습니다평평한 너비 한계 내에서, 둥근 또는 사각형의 다른 모양의 물건을 포장하는 데 사용할 수 있으며, 유리 또는 플라스틱 병에 적용 할 수 있습니다.더 높은 안전 및 운영 안정성 및 인력의 시간을 절약.
사양:

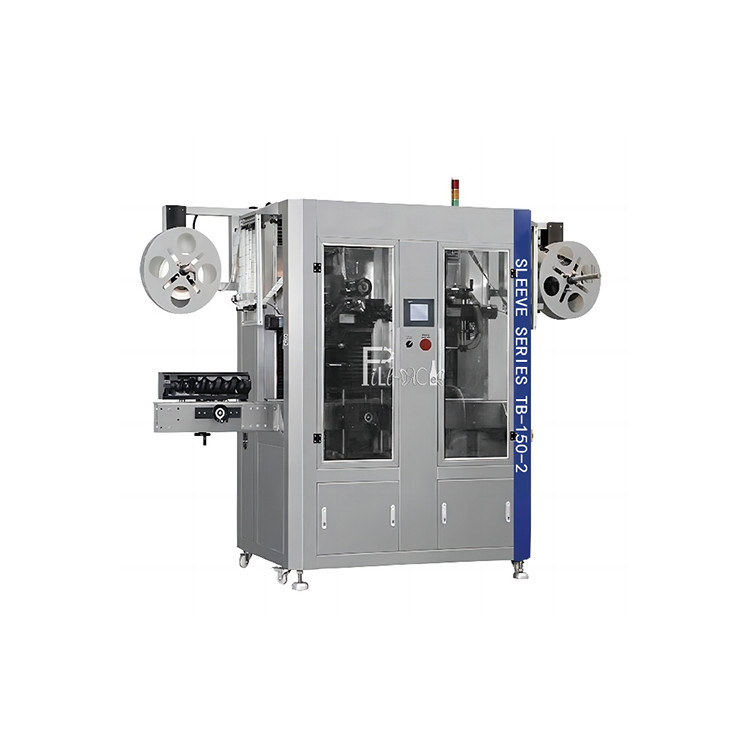

1) TB-150-2 Sleeve Labeling Machine는 제조업체 및 공급업체의 까다로운 요구 사항을 충족시키기 위해 주문 제작되었습니다. 독립적으로 사용하거나 직렬 및 일치 된 채용 장비 속도를 통합 할 수 있습니다.
2) 식용용 스테인리스 스틸 부문으로 꿰매게 용접된 프레임 위에 세워져 있습니다. 이 단단한 기초는 일관성 있고 정확한 라벨링을 보장하기 위해 움직임과 진동을 절대적으로 최소화합니다.
3)유닛 커터 헤드 플랜 디자인은 중국에 적용되는 컨테이너의 30mm~130mm. 당신은 변경하거나 디버깅 할 필요가 없습니다.자동 검색 원래 위치뿐만 아니라 안전 및 편의성 다른 합성 제품보다 앞서.
4) 이중 수축 라벨 공급 평면, 합리적인 높이가 라벨을 고정하기 위해 편리합니다; 미시 컴퓨터 자동 그림은 시행 및 조정을 피합니다. 당신은 단지 가볍게 누르면 됩니다.표지판은 자동으로 감지하고 위치- 라벨 변경은 빠르고 편리합니다. 게다가, 절단 장소는 절대적으로 정확합니다.
5) 새로 설계 된 절단서보 모터, 속도가 높고 동작이 정확하며 절단이 순서대로되고 수축이 아름답습니다.이 디자인은 레이블 동기화 위치 구조와 협력 1mm 내에서 절단 위치의 정밀도를 가능하게.
|
- 아니
|
항목
|
기술 데이터
|
|
|
1
|
수입 전력
|
6.0KW
|
|
|
2
|
부품 전력
|
레이블 공급 세르보 모터
|
800W
|
|
3
|
|
레이블 공급 세르보 드라이브
|
800W
|
|
4
|
|
절단 헤드 서보 모터
|
800W
|
|
5
|
입력 전압
|
¥3, 380/220 VAC
|
|
|
6
|
용량 (생산 속도)
|
300BPM
(기반 라벨 길이:55mm) |
|
|
7
|
호스트 기계의 크기 (mm)
|
3200*1200*2070
|
|
|
8
|
적용 가능한 컨테이너 지름 (mm)
|
φ28 mm ~ φ120 mm
|
|
|
9
|
적용 가능한 라벨 길이 (mm)
|
30~250mm
|
|
|
10
|
적용 가능한 두께 라벨 (mm)
|
00.04mm
|
|
|
11
|
종이 튜브의 적용 가능한 내부 지름
|
76mm~125mm
|
|
|
이름
|
기능
|
|
물품 제공 그룹
|
라벨 운반기 위한 제안 모터
|
|
선반 그룹
|
부피 라벨 장치를 설치
|
|
플랫폼 승강단
|
병 모양에 따라 호스트의 높이를 자동으로 조정
|
|
빗나가는 그룹
|
병에 자른 라벨을 닦는 방법
|
|
컷어 그룹
|
센터 가이드 핀에 전송되는 라벨을 잘라
|
|
절단기 제어 그룹
|
절단기 작동 현장을 제어
|
|
후방 드라이브 그룹
|
중앙 가이드 핀의 라벨을 위한 오퍼 모터
|
|
앞 드라이브 조정 그룹
|
중앙 가이드 핀을 잡고
|
|
전기 눈 그룹의 프레임
|
레이블의 가장 좋은 절단 위치를 조정
|
|
병의 전기 눈 조명 감지 그룹
|
병 몸의 수갑 라벨 위치를 조정
|
|
헤어 브러쉬 그룹
|
올바른 장소에 제대로 수갑을 할 수 없는 라벨을 붓
|
|
병 위치 그룹
|
병을 안정적으로 만들고, 수지 표시 위치를 제어
|
|
중앙 안내 핀 그룹
|
전송 및 쉽게 절단 하기 위해 볼륨 라벨 분산
|
|
병이 스ikulu bolts에 들어가는
|
각 병을 동일한 거리에 분리하여 수갑 라벨을 정확하게 표시하십시오.
|
|
PLC
|
파나소닉
|
일본
|
|
터치 화면
|
웨인뷰
|
타이완
|
|
고속 광섬유 센서*2
|
파나소닉
|
일본
|
|
광전기 센서*4
|
파나소닉
|
일본
|
|
광전기 센서*4
|
파나소닉
|
일본
|
|
라벨 공급 세르보 모터*2
|
파나소닉
|
일본
|
|
라벨 공급 세르보 드라이브*2
|
파나소닉
|
일본
|
|
절단 머리의 서보 모터*2
|
파나소닉
|
일본
|
|
절단 머리의 서보 드라이브*2
|
파나소닉
|
일본
|
|
병 분리 주파수 변환기*4
|
델타
|
타이완
|
|
병 컨베이어 주파수 변환기
|
델타
|
타이완
|
|
컨베이어 주파수 변환기
|
델타
|
타이완
|
|
레이블 피더 주파수 변환기
|
델타
|
타이완
|
|
전원 공급 장치 전환
|
슈나이더
|
프랑스
|
|
AC 접촉기
|
슈나이더
|
프랑스
|
|
회로 차단기
|
슈나이더
|
프랑스
|
|
중간 리레*13
|
슈나이더
|
프랑스
|

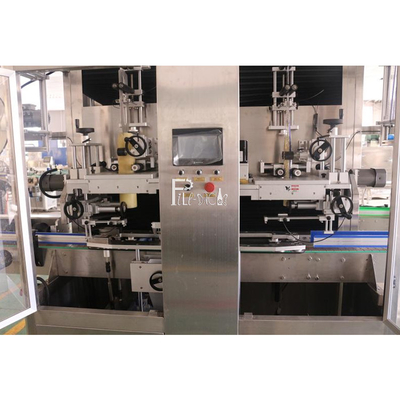

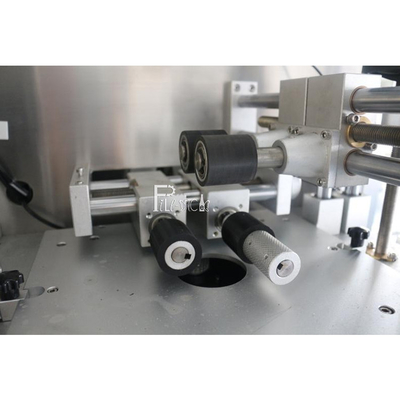

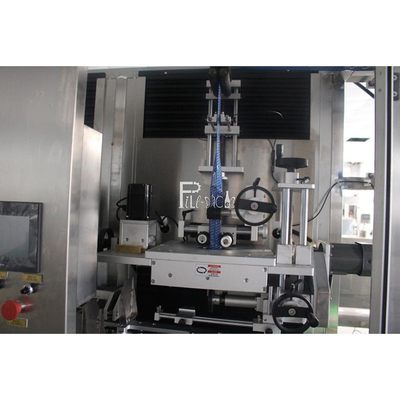

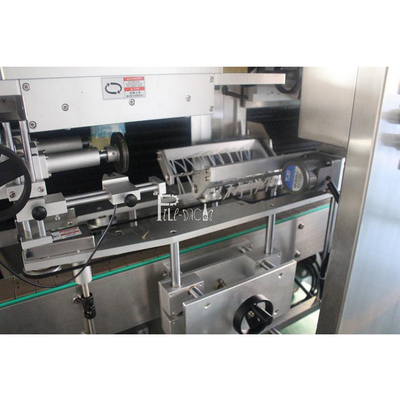

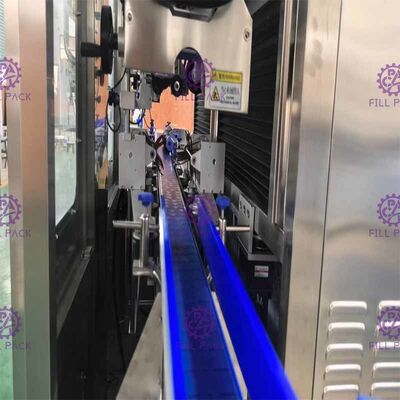

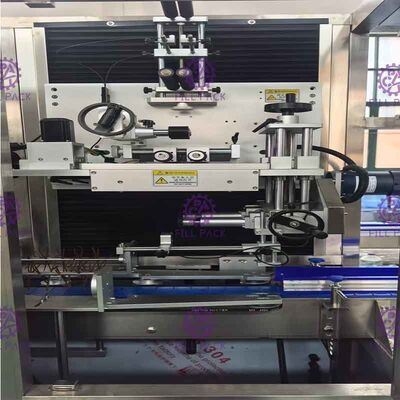

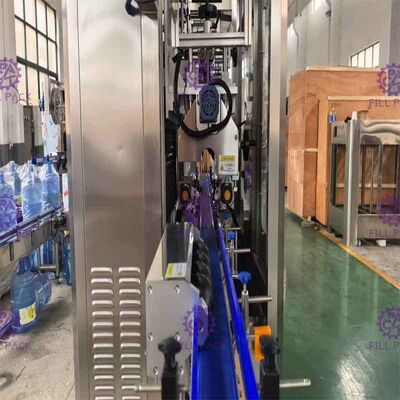

상세한 사진
보조 기계
열 증기 수축 터널
