상세 정보 |
|||
| 모델: | DCGF32-32-10 | 적용 가능한 병: | 페트병, 페트캡 |
|---|---|---|---|
| 적용 가능한 충전 범위: | 200-1500ml | 메인 모터 전원: | 8kw |
| 공기 소비량: | 500kg | 헹굼 압력: | 0.2Mpa |
| 충전 압력: | 0.28Mpa | 압축공기의 압력: | 0.7mpa |
| 차원: | 3700*2800*2200mm | 무게: | 5500kg |
| 재료: | 본체-SUS304 | ||
| 강조하다: | 방부성 소독된 충전기,PET은 충전기를 탄화시켰습니다,8KW 탄화 PET 충전기 |
||
제품 설명

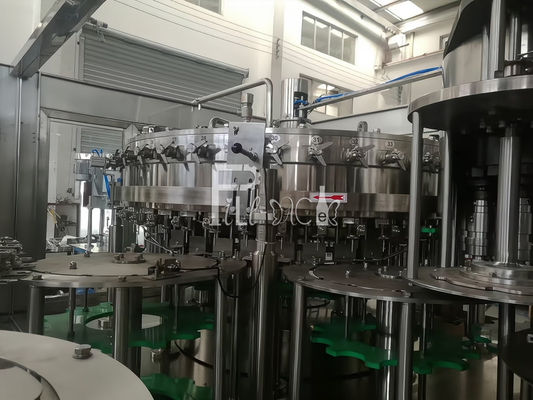

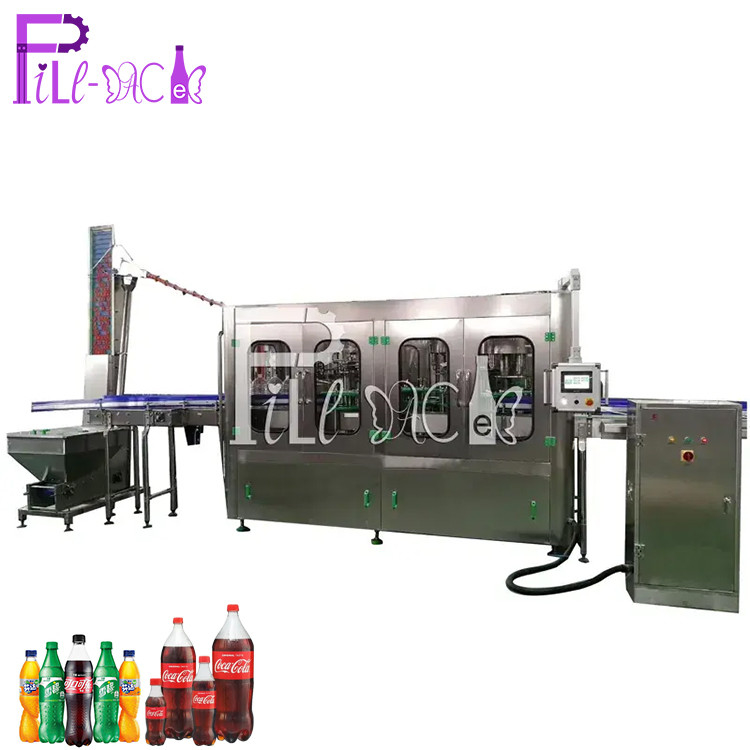

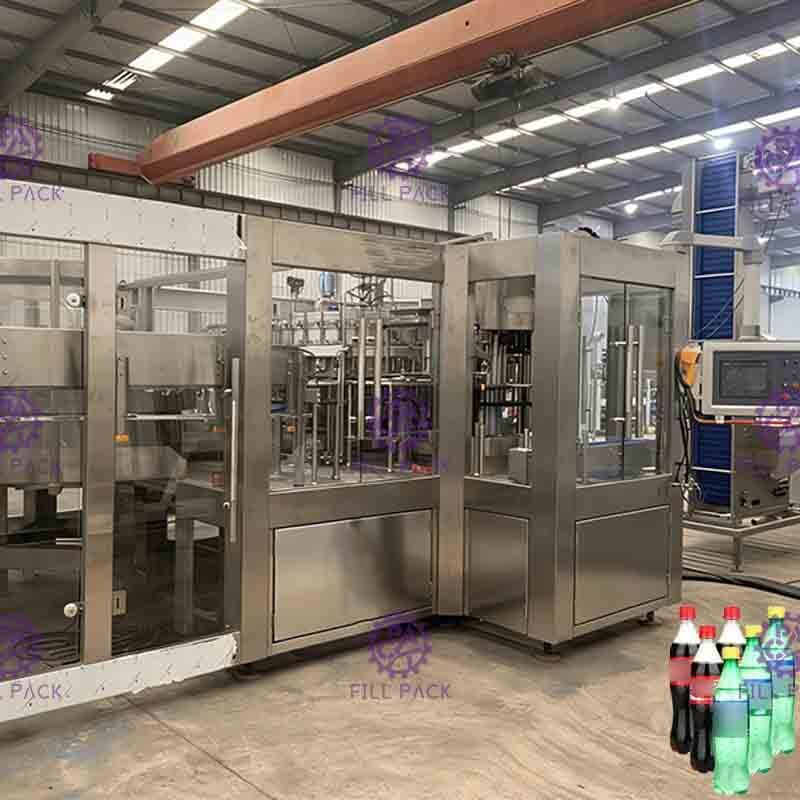

탄산 음료/가스 물 충전 기계
DCGF32-32-10
제품 설명
이 장비는 탄산 음료 생산에 사용됩니다. 닦는, 채우기 및 뚜?? 을 한 기계에 통합합니다. 일본과 독일에서 가장 진보 된 기술이 설계되었습니다.스프링 크램프 는 병 을 씻는 과정 에서 사용 된다. 빈 병은 운반 레일을 따라 180 ~ 돌릴 수 있습니다. 내부 및 외부 세척의 두 번이 있습니다. 병 세척의 효율은 높습니다.고정 액체 표면 채우기 사용. 채우는 것이 빠르며 액체의 양은 정확하게 제어되며 떨어지는 것과 누출이 피됩니다. 밸브 열기 장치: 장치는 공기 실린더로 구성됩니다.전자기 역전 valv 및 신호 감지 요소. 병이 있을 때, 병은 근접 스위치 신호로 검출 될 것입니다, 동시에, 전자 자기 역전 밸브 동작을 만들, 열 밸브 실린더가 유발 될 것입니다,충전 밸브를 열기병이 없을 때, 전자기 역전압 밸브 전력 손실, 액체 탱크 밸브 막대기 후, 채용 밸브를 열지 않도록, 탱크에 CO2 도출을 피합니다.밸브 닫기 장치 및 배기가스 램 밸브 닫기 장치가 채우기 후에 강요, 닫힌 위치에 제어 밸브 막대기, 공기 주입 밸브와 액체 밸브를 동시에 닫아, 그리고 그 다음 배기가스 램프에 의해 배기가스 밸브 막대기를 밀어, 병에 있는 CO2,밸브에서 병 거품을 방지, 배기가스 밸브 막대기는 3mm 정도 평평하게 밀어 넣습니다. 액체 레버는 제어하기가 쉽습니다.
모든 구조는 SUS304로 만들어졌습니다. 채용 밸브 내부에는 죽은 코너가 없습니다. 자석 토크는 나사 캡링에 사용됩니다. 나사 캡링의 힘은 단계없이 조정 할 수 있습니다.또한 나사 캡의 힘 고정 될 수 있습니다전체 기계는 인간-기계 인터페이스로 터치 스크린으로 PLC에 의해 제어됩니다.저장 탱크에 음료의 양은 자동으로 제어 할 수 있습니다병이 없을 때 충전 및 뚜?? 은 자동으로 중지됩니다. 병이 잘못 꽉 막히거나 뚜?? 이 없을 때 기계는 자동으로 중단 될 수 있습니다.주파수 변경 기술은 수면없이 작동 속도를 조정하는 데 사용됩니다생산 능력은 디지털로 표시 될 수 있고 편리하게 조정 될 수 있습니다.
기술 매개 변수
| 모델 | DCGF32-32-10 |
| 용량 | 0~9000BPH |
| 사용 가능한 병 | PET 병,PET 캡 |
| 적용 가능한 충전 함량 | 탄산 음료/ 가스 물 |
| 적용 가능한 충전 범위 | 200 ~ 1500ml |
| 주 엔진 전력 | 8KW |
| 공기 소비 | 500kg |
| 세척 압력 | 0.2Mpa |
| 충전 온도 | ≤4°C |
| 충전 정밀도 | ≤+2mm |
| 충전 압력 | 0.28Mpa |
| 압축 공기 압력 | 0.7Mpa |
| 소재 | 시체-SUS304 |
| 차원 | 3700*2800*2200mm |
| 무게 | 5500kg |

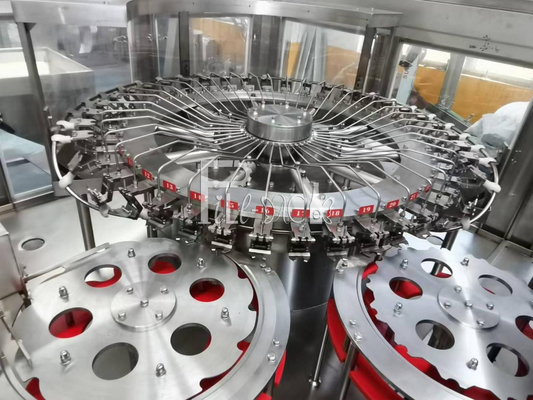

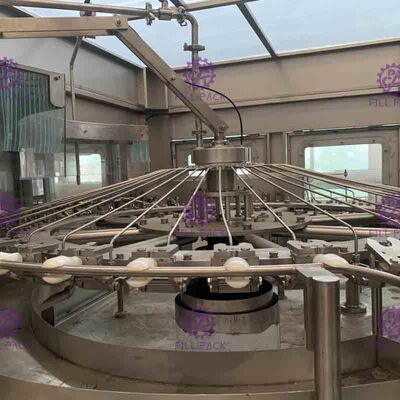

세척 부분
1) 다운 프레임, 변속기 부품 및
다른 부품은 스테인리스 스틸 304으로 만들어집니다.
2) 롤러 베어링은 스테인리스 스틸, 밀폐 반지는 EPDM 재료로 만들어집니다.
플라스틱은 UMPE로 만들어집니다.
3) 그리퍼는 스테인리스 스틸로 만들어집니다, 포착 위치 병목 또한 스테인리스 스틸로 만들어집니다, 전통적인 고무 그리퍼에 비해, 그것은 매우 위생, 내구성,그리고 빠르게 쓰이는 부품이 없습니다., 병목의 나사 부분은 고무 손잡이에 의해 오염되는 것을 피할 수 있습니다.
5) 닦는 시간은 4초로 보장될 수 있습니다.
6) 다른 병 높이에 적응하기 위해 회전 부품의 높이를 조정함으로써.
7)동기는 기어에 의해 통과되는 프레임에서 구동 시스템에서 유래합니다.
8) 닦는 물 공급은 소레노이드 밸브로 제어됩니다.

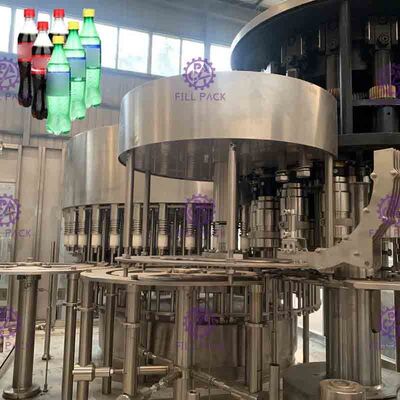

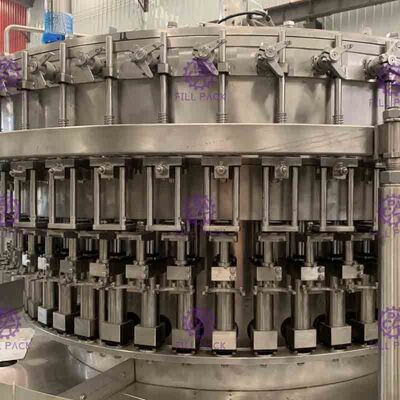

1) 충전 밸브 사용 이소바르 기계 밸브, 높은 속도와 큰 흐름, 높은 정확성 충전 밸브, 충전 속도 빠른, 액체 수준이 안정적입니다.
3) 안내 병 시스템, 간단한 구조, 병 스타일에 따라 변경할 수 있습니다.
4) 병도 없고, 채우지도 않습니다.
6) 채울 수압 물질 액체 수준 높이는 액체 수준 프로브 제어, 액체 수준 안정, ਭਰੋਸੇਯੋਗ 채우는 채택.
7) 레벨 높이를 조정할 수 있습니다. 중국 최고의 밸브인 난징에서 구입했습니다.
8) 기계의 중요한 부품 및 전기 요소는 수입 생산입니다.
9) 충전 수압 물질은 자동으로 제어 될 수 있으며 CIP 세척 연결 장치가 있습니다.

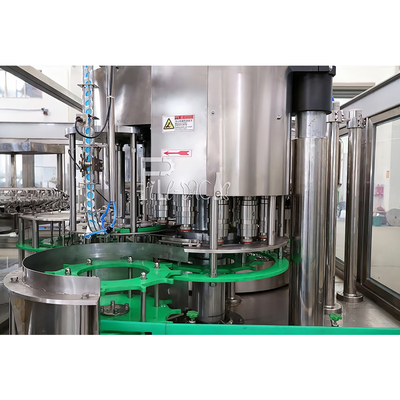

1) 톱니 머리를 스크롤 (톱니 품질을 보장 할 수있는 주요 부품), 전문가이 개선은 더 나은 캡링의 결함 비율을 줄일 수 있습니다. 그리고 쉽게 설정 및 조정 스크루빙 캡링 머리의 토크의 전통적인 성격.
3) 후면 뚜?? 을 꺼내서 후면 뚜?? 이 지나가는 것을 막을 수 있는 장치가 뚜?? 떨어지는 가이드에 고정됩니다. 뚜?? 로딩 시스템으로 통과합니다.
4) 광전기 스위치 그룹 캡 떨어지는 가이드에 고정됩니다. 가이드에 캡이 없을 때 기계는 멈출 것입니다.
5) 병 입구 탐지 스위치는 스크루링 캡에 고정됩니다.
6) 캡 떨어지는 가이드와 튀는 캡 플레이트 사이에 관절에 캡 잠금 실린더가 있습니다.
8) 서로 다른 병 높이에 적응하기 위해 회전 부품의 높이를 조정함으로써
9) 스크루링 캡의 동기는 프레임에 있는 구동 시스템으로부터 파생되고 기어에 의해 전달됩니다.
10) 스크루링 캡의 주요 부분은 디지털 제어 처리 센터에 의해 처리됩니다.
