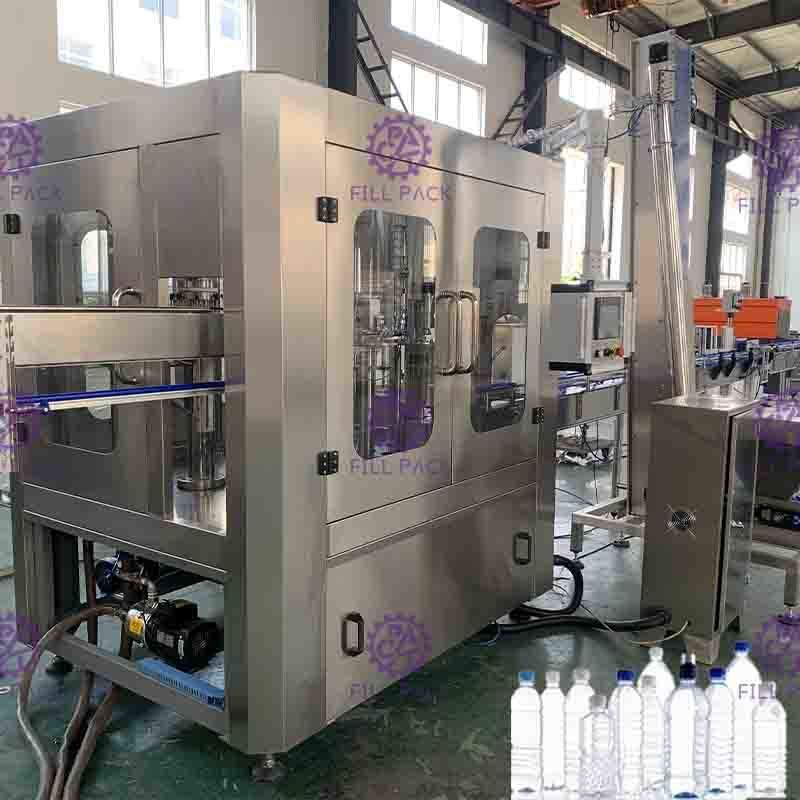

세척-충진-병마개 3 in 1 기계:

이 장비는 폴리에스터 병에 담긴 뜨거운 주스 또는 찬물로 된 탄산음료 생산에 사용됩니다. 세척, 충진 및 병마개 작업이 하나의 기계에 통합되어 있습니다.

일본과 독일의 최첨단 기술이 설계에 적용되었습니다. 중력 고정 액면 충진 방식이 사용됩니다. 충진 속도가 빠르고, 액체 양이 정확하게 제어되며, 낙하 및 누출이 방지됩니다.

병 세척 과정에는 스프링 클램프가 사용됩니다. 빈 병은 컨베이어 레일을 따라 180도 뒤집을 수 있습니다. 내부 및 외부 세척을 두 번 수행하여 병 세척 효율이 높습니다.

스프링 타입 액면 제어 충진 밸브를 사용한 충진으로, 물방울이 떨어지지 않습니다. 액면 조절이 용이합니다. 모든 구조는 SUS304로 제작되었으며, 충진 밸브 내부에 사각지대가 없습니다.

스크류 병마개 작업에는 자기 토크가 사용됩니다. 스크류 병마개 작업의 강도는 무단계로 조절할 수 있습니다. 스크류 병마개 작업 강도는 고정할 수도 있으며, 병마개가 손상되지 않고 병마개 작업이 안정적입니다.

전체 시스템에는 전기 가열 냉온수 탱크가 내장되어 있어 특히 뜨거운 주스 충진 시 뜨거운 충진 온도를 유지합니다. 또한 찬물 충진 시에는 전기 차단으로 가열을 중지할 수 있습니다. 별도의 증기 시스템이 필요하지 않습니다.

전체 기계는 터치스크린을 인간-기계 인터페이스로 사용하는 PLC로 제어됩니다. 저장 탱크 내 음료 양은 자동으로 제어될 수 있습니다. 병이 없으면 충진 및 병마개 작업이 자동으로 중지됩니다. 병이 잘못 고정되거나 병마개가 없을 경우 기계가 자동으로 중지될 수 있습니다.

주파수 변환 기술을 사용하여 작동 속도를 끊김 없이 조절할 수 있습니다. 생산 능력은 디지털로 표시되며 편리하게 조절할 수 있습니다.

공기 컨베이어 병 입구 구조

1. 고효율 필터가 장착된 공기 컨베이어 시스템을 사용하여 병을 공급하며, 이는 충진기 내부를 깨끗하게 유지할 수 있습니다.

2. 전체 과정에서 병 목을 잡고 병 막힘 방지 장치를 갖추고 있습니다.

3. 매개변수:

병 공급 재질: SUS304

측면 가이드 브래킷: 강화 폴리아미드 공기 모터 재질: 금속

모델: F9-1.1 전력: 1.1KW

공기 흐름: 2000m3/h

공기압: 1400Pa

속도: 2480Rpm

헹굼 부분

u 하부 프레임, 구동 부품 및 특수 재질로 제작되어야 하는 일부 부품을 제외하고는 다른 예비 부품은 스테인리스 스틸 304로 제작됩니다.

u 롤러 베어링은 스테인리스 스틸로 제작되고, 씰링 링은 EPDM 재질로 제작되며, 플라스틱은 UMPE로 제작됩니다.

그리퍼는 스테인리스 스틸로 제작되며, 병 목을 잡는 위치도 스테인리스 스틸로 제작됩니다. 기존의 고무 그리퍼와 비교하여 훨씬 위생적이고 내구성이 뛰어나며 빨리 마모되는 부품이 없습니다. 병 목의 나사 부분은 고무 그리퍼에 오염되는 것을 방지할 수 있습니다.

• u 그리퍼에는 고효율 스프레이 노즐이 장착되어 있어 병 내부의 어느 위치에도 도달할 수 있으며 헹굼 물을 절약할 수 있습니다. 스프레이 노즐 위에는 물이 튀는 것을 방지하는 커버가 있습니다. 노즐 아래에는 조절 가능한 재활용 슬롯과 재활용 파이프가 있습니다.

u 헹굼 시간은 4초 동안 보장됩니다.

u 회전 부품의 높이를 조절하여 다양한 병 높이에 적응합니다.

u 동력은 프레임의 구동 시스템에서 기어를 통해 전달됩니다.

u 헹굼 물 공급은 솔레노이드 밸브로 제어됩니다.

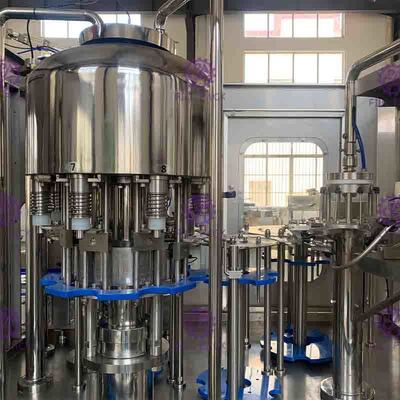

충진 부분

1) 독일산 부식 방지 유지 보수가 필요 없는 베어링을 채택하여 충진이 환경에 미치는 오염을 줄일 수 있습니다.

2) 회전판은 SUS AISI304로 제작되었으며, 대형 평면 톱니 베어링입니다.

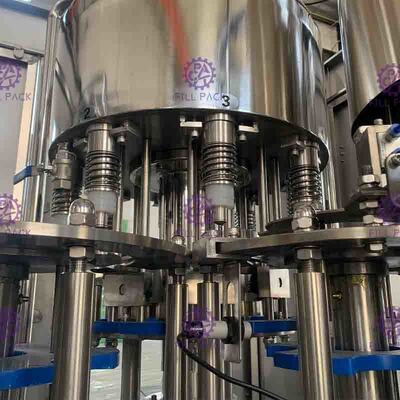

3) 압력 기계식 밸브는 빠른 충진 속도, 위생적인 사각 포켓 없음, 적은 밀봉 부품, 정확한 액면 제어가 가능한 고급 외국 디자인을 도입했습니다. 전체 밸브는 304 스테인리스 스틸로 제작되었습니다.

4) 충진 시스템에는 배관 및 세척용 가짜 컵을 세척하기 위한 CIP 순환 시스템이 있습니다. 이 시스템은 액체 파이프, 액체 탱크 및 충진 밸브 등을 효과적으로 세척할 수 있습니다.

5) 이 충진 시스템에는 자동 온도 제어 시스템이 있습니다.

6) 충진 밸브는 병 목에 닿으면 아래로 내려가 열리고 충진을 시작하며, 충진이 완료되면 위로 올라가 병 목에서 떨어집니다.

7) 액체 공급은 자동 공압 밸브 자기 액면 스위치를 사용하여 액체 탱크를 자동으로 제어합니다.

8) 충진기의 동력은 프레임의 구동 시스템에서 전달되며 기어를 통해 전달됩니다.

병마개 부분

이 장치는 3 in 1 기계 중 가장 높은 정확도를 자랑하며, 기계의 안정적인 작동과 제품 품질에 중요합니다.

스크류 병마개기의 특징은 다음과 같습니다.

1) 스크류 병마개 헤드 (병마개 품질을 보장하는 주요 부품), 전문가가 자기 강철 설계를 개선했습니다. 이 개선은 기존의 스크류 병마개 헤드의 토크 설정 및 조정 용이성이라는 특징보다 불량률을 더 잘 줄일 수 있습니다.

2) 스크류 병마개 헤드는 듀얼 용도 디자인으로, 평면 캡과 스포츠 캡 모두에 적합합니다.

3) 역방향 캡을 제거하고 역방향 캡 통과를 방지하는 장치가 캡 낙하 가이드에 설치되어 있습니다. 캡 로딩 시스템을 통과합니다.

4) 캡 낙하 가이드에 광전 스위치 그룹이 설치되어 있습니다. 가이드에 캡이 없으면 기계가 멈춥니다.

5) 스크류 병마개기에 병 입구 감지 스위치가 설치되어 있습니다.

6) 캡 낙하 가이드와 캡 찌르는 판 사이의 연결부에 캡 잠금 실린더가 있습니다. 캡 공급이 없으면 캡이 공급되지 않도록 합니다.

8) 회전 부품의 높이를 조절하여 다양한 병 높이에 적응합니다.

9) 스크류 병마개기의 동력은 프레임의 구동 시스템에서 전달되며 기어를 통해 전달됩니다.

10) 스크류 병마개기의 주요 부품은 디지털 제어 가공 센터에서 가공됩니다.

전기 장치:

트랜스듀서

주 모터
