기계 패트병 순수한 식수 0.5Mpa를 완성하는 충진을 헹구는 2L 모노블록 물
제품 상세 정보:
| 원래 장소: | 장자강 시, 중국 |
| 브랜드 이름: | FILLPACK |
| 인증: | CE/ISO9001 |
| 모델 번호: | CGF8-8-3,CGF32-32-10,CGF18-18-6,CGF12-12-4,CGF24-24-8 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 세트 |
|---|---|
| 가격: | 9975USD-19950USD |
| 포장 세부 사항: | 나무 상자 포장 |
| 배달 시간: | 15-20 일로 일합니다 |
| 지불 조건: | L/C,D/A,D/P,T/T,웨스턴 유니온, |
| 공급 능력: | 달 당 20개 세트 |
|
상세 정보 |
|||
| 기계 용량: | 4000BPH, 8000BPH, 12000BPH, 3000BPH, 5000BPH | 병 용량: | 500ML-2L |
|---|---|---|---|
| 적합한 병: | PET 라운드 또는 모가난병 | 기능: | 완전 자동 세정 충진 세포막 |
| 자동등급: | 오토매틱 | 병 크기: | 좁아지세요 :D50-100mm, 높이 :150-320mm |
| 수압: | 0.18-0.25Mpa | 공기의 압력: | 0.5MPA |
| 공기 소비량: | 0.3m3/min | 힘: | 4-7.6KW |
| 강조하다: | 뚜껑봉함기를 충전하는 물헹굼,뚜껑봉함기를 충전하는 2L 모노블록 물,0.5Mpa 워터필링 뚜껑봉함기 |
||
제품 설명

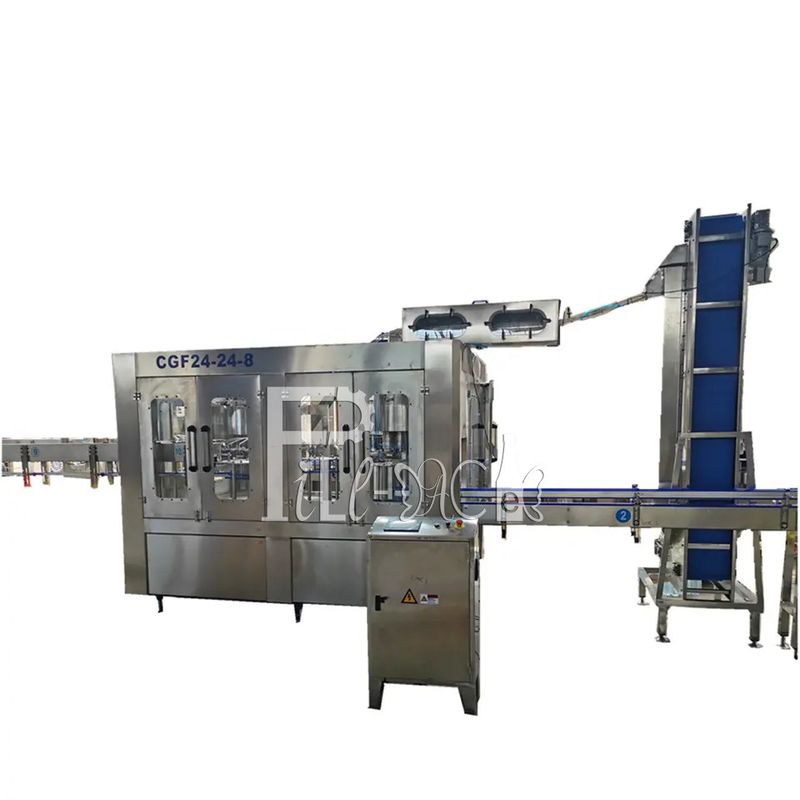

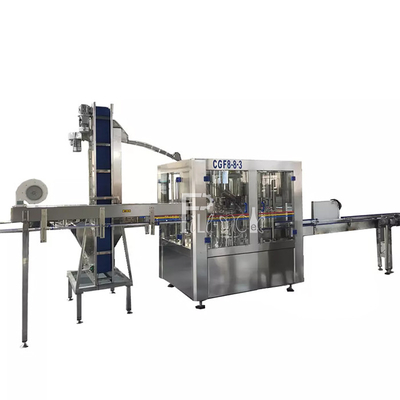

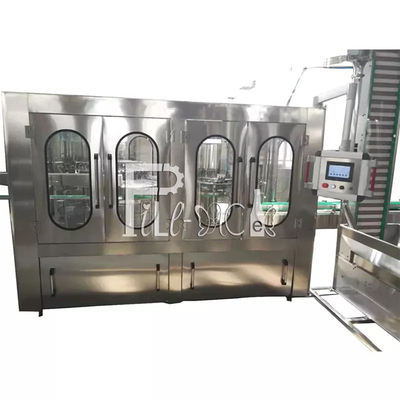

500ML-2L 3 in 1 모노블록 PET 병 순수 음용수 세척 충진 캡핑 기계 설비 플랜트 병입 라인
1. 바람으로 보내는 액세스와 휠을 병에 직접 연결하는 기술을 사용합니다. 나사와 컨베이어 체인을 제거하여 병 모양 변경을 더 쉽게 할 수 있습니다.
2. 병 전송은 병목 클립 기술을 채택하며, 병 모양 변환 시 장비 레벨을 조정할 필요가 없으며, 관련 곡면 플레이트, 휠 및 나일론 부품만 변경하면 됩니다.
3. 특수 설계된 스테인리스 스틸 병 세척기 클립은 견고하고 내구성이 뛰어나며 병 입구 나사 위치에 닿지 않아 2차 오염을 방지합니다.
4. 고속 대형 중력 흐름 밸브 충진 밸브, 빠른 충진, 정확한 충진 및 액체 손실 없음.
5. 병을 배출할 때 나선형으로 하강하며, 병 모양 변환 시 컨베이어 체인의 높이를 조정할 필요가 없습니다.
6. 호스트는 고급 PLC 자동 제어 기술을 채택하며, 주요 전기 부품은 유명 회사 제품입니다.
우리의 장점
수음료 생산의 성공은 위생, 식품 안전 및 비용 최적화에 대한 약속과 함께 최대 생산량 및 효율성에 중점을 두어야 합니다. 탄산수 또는 일반 생수를 생산하든, 당사의 탁월한 전문 지식은 광범위한 기술 지식과 포장 기능을 통해 더 많은 것을 달성하도록 도와줍니다. 물을 위한 맞춤형 완전 PET 라인 솔루션 설계 및 구현에 10년 이상의 경험을 바탕으로 생산 목표를 달성하도록 도와드릴 수 있습니다. 수년간 당사는 장비 구조 개선, 장비 성능 최적화를 통해 높은 용량과 낮은 에너지 소비를 달성하기 위해 노력해 왔습니다.

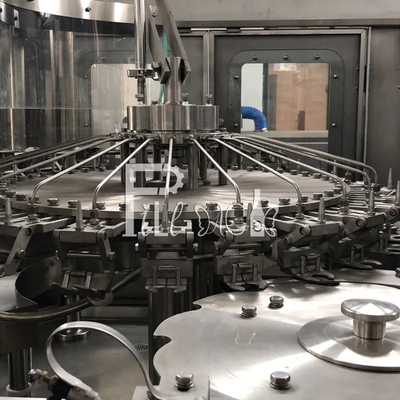

세척 부분
1. 하부 프레임, 전송 부품 및 특수 재료로 만들어야 하는 일부 부품을 제외하고는 다른 예비 부품은 스테인리스 스틸 304로 만들어집니다.
2. 롤러 베어링은 스테인리스 스틸로 만들어지고, 씰링 링은 EPDM 재질로 만들어지며, 플라스틱은 UMPE로 만들어집니다.
3. 그리퍼는 스테인리스 스틸로 만들어지고, 병목을 잡는 위치도 스테인리스 스틸로 만들어집니다. 전통적인 고무 그리퍼와 비교하면 훨씬 위생적이고 내구성이 뛰어나며 빨리 마모되는 부품이 없으며, 병목의 나사 부분은 고무 그리퍼에 의한 오염을 피할 수 있습니다.
4. 그리퍼에는 고효율 스프레이 노즐이 장착되어 있어 병 내부의 어느 위치든 도달할 수 있으며 세척수를 절약할 수 있습니다. 스프레이 노즐 위에는 물이 튀는 것을 방지하는 커버가 있으며, 노즐 아래에는 조절 가능한 재활용 슬롯과 재활용 파이프가 있습니다.
5. 세척 시간은 4초로 보장됩니다.
6. 회전 부품의 높이를 조절하여 다른 병 높이에 맞출 수 있습니다.
7. 동력은 프레임의 구동 시스템에서 기어로 전달됩니다.
8. 세척수 공급은 솔레노이드 밸브로 제어됩니다.
2. 롤러 베어링은 스테인리스 스틸로 만들어지고, 씰링 링은 EPDM 재질로 만들어지며, 플라스틱은 UMPE로 만들어집니다.
3. 그리퍼는 스테인리스 스틸로 만들어지고, 병목을 잡는 위치도 스테인리스 스틸로 만들어집니다. 전통적인 고무 그리퍼와 비교하면 훨씬 위생적이고 내구성이 뛰어나며 빨리 마모되는 부품이 없으며, 병목의 나사 부분은 고무 그리퍼에 의한 오염을 피할 수 있습니다.
4. 그리퍼에는 고효율 스프레이 노즐이 장착되어 있어 병 내부의 어느 위치든 도달할 수 있으며 세척수를 절약할 수 있습니다. 스프레이 노즐 위에는 물이 튀는 것을 방지하는 커버가 있으며, 노즐 아래에는 조절 가능한 재활용 슬롯과 재활용 파이프가 있습니다.
5. 세척 시간은 4초로 보장됩니다.
6. 회전 부품의 높이를 조절하여 다른 병 높이에 맞출 수 있습니다.
7. 동력은 프레임의 구동 시스템에서 기어로 전달됩니다.
8. 세척수 공급은 솔레노이드 밸브로 제어됩니다.

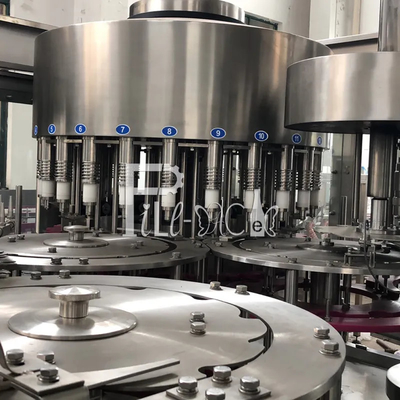

충진 부분
1) 독일산 부식 방지 비유지 보수 베어링을 채택하여 충진이 환경에 미치는 오염을 줄일 수 있습니다.
2) 회전 플레이트는 SUS AISI304, 대형 평면 톱니 베어링으로 만들어집니다.
3) 전체 밸브는 304 스테인리스 스틸로 만들어집니다.
4) 충진 시스템에는 파이프라인과 충진 밸브 청소에 사용되는 가짜 컵을 세척하기 위한 CIP 순환 시스템이 있습니다.
5) 액체 공급은 자동 공압 밸브 자기 액체 레벨 스위치를 채택하여 액체 탱크를 자동으로 제어합니다.
6). 고속 대량 유량 충진 밸브는 높은 충진 속도와 정확한 유체 레벨을 보장합니다. 액체와 접촉하는 부품은 모두 우수한 스테인리스 스틸 또는 식품 등급 엔지니어링 플라스틱으로 만들어집니다.

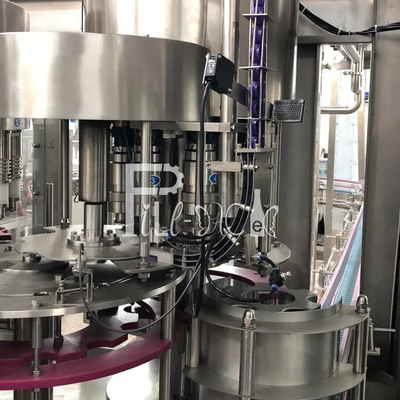

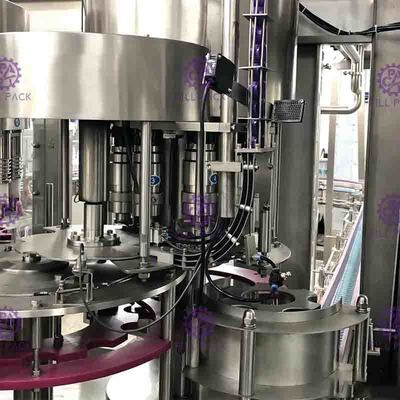

캡핑 부분
1) 프랑스 "ZALKIN"이라는 가장 진보된 캡 실링 기술을 도입했습니다. 상하이 통신 대학교 전기 기계 공학부 전문가의 도움으로 성공적으로 설계했습니다. 예를 들어: I) 스크류 캡핑 헤드 캠 (기계가 안정적으로 작동하도록 보장하는 주요 부품)은 "ZALKIN" 기술을 채택하면서 전문가가 동역학과 기구학에 초점을 맞춰 기계의 진위성과 안정성을 향상시켰습니다. II) 스크류 캡핑 헤드 (캡핑 품질을 보장하는 주요 부품).
2) 스크류 캡핑 헤드는 이중 목적 디자인으로, 플랫 캡과 스포츠 캡 모두에 적합합니다.
3) 역캡을 제거하고 역캡 통과를 방지하는 장치가 캡 낙하 가이드에 설치되어 있습니다.
4) 캡 낙하 가이드에 광전 스위치 그룹이 설치되어 있습니다. 가이드에 캡이 없으면 기계가 멈춥니다. 5) 스크류 캡퍼에 병 입구 감지 스위치가 설치되어 있습니다.
6) 전환 포킹 휠과 충진 부품 사이에 무균 노즐이 있어 병목 나사 부분에 남아있는 제품을 세척합니다.
7) 캡 낙하 가이드와 포킹 캡 플레이트 사이의 연결부에 캡 잠금 실린더가 있습니다. 공급이 없으면 캡이 없습니다.
8) 회전 부품의 높이를 조절하여 다른 병 높이에 맞출 수 있습니다.
9) 스크류 캡퍼의 동력은 프레임의 구동 시스템에서 파생되어 기어로 전달됩니다.
10) 스크류 캡퍼의 주요 부품은 디지털 제어 가공 센터에서 가공됩니다.
매개변수
|
모델
|
CGF 8-8-3
|
CGF12-12-4
|
CGF18-18-6
|
CGF24-24-8
|
CGF32-32-10
|
|
용량(B/H)(500ml)
|
2000-3000
|
0-4000 |
0-5000
|
0-8000
|
0-12000
|
|
병 크기
|
목: φ20-50mm; 높이: 150-320mm
|
||||
|
수압
|
0.18-0.25Mpa
|
||||
|
물 소비량
|
1000(kg/h)
|
||||
|
세척 스테이션
|
8
|
12
|
18
|
18
|
16
|
|
드립 스테이션
|
2-2-2
|
2-2-2
|
2-2-2
|
2-2-2
|
8
|
|
충진 정밀도
|
<+1MM
|
<+1MM
|
<+1MM
|
<+1MM
|
<+1MM
|
|
공기압
|
0.4Mpa
|
0.4Mpa
|
0.5Mpa
|
0.5Mpa
|
0.6Mpa
|
|
공기 소비량 (m³/min)
|
0.3m3/min
|
0.3m3/min
|
0.3m3/min
|
0.3m3/min
|
0.5m3/min
|
|
전력(kw)
|
4
|
5
|
4
|
4
|
7.6
|
|
무게(kg)
|
1500
|
2500
|
4000
|
5000
|
5000
|
|
치수(mm)
|
1800*1500* 2300
|
2100*1700* 2400
|
2150*1750*2400
|
2750*2100*2400
|
3800*3200*2100
|
적용 분야:
