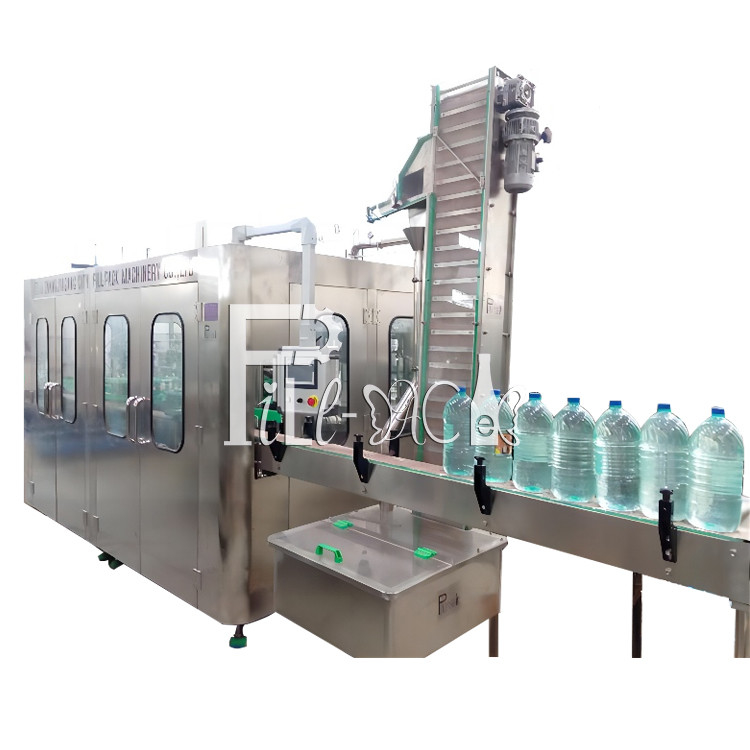

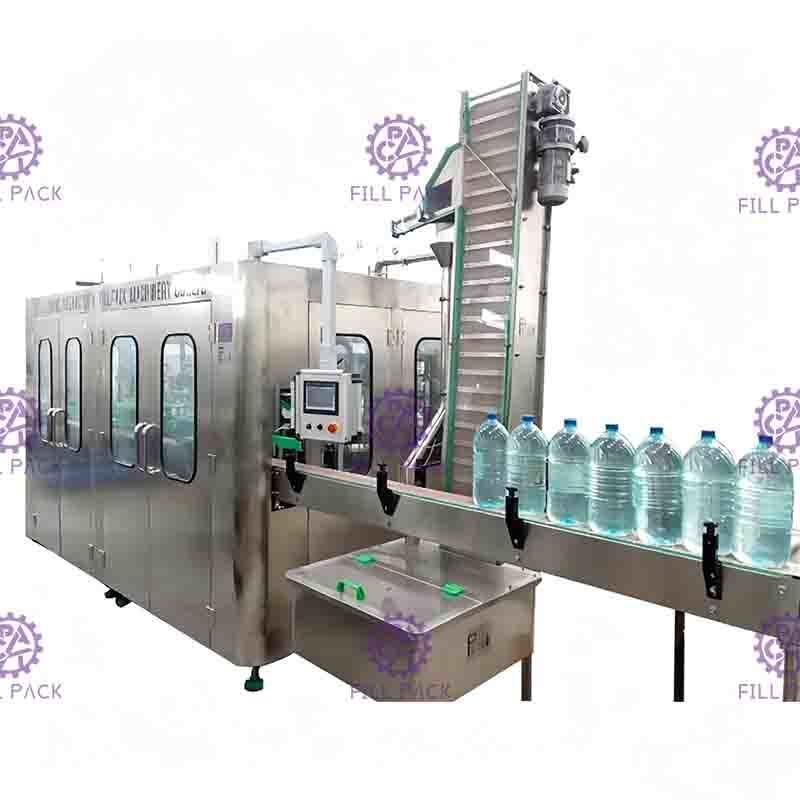

1 1500BPH의 3L / 5L / 10L 플라스틱 병 워터필링 기계 광물을 함유하는 3

3L / 5L / 10L 미네랄 순수 물 3 in 1 플라스틱 대형 병 충진기 장비 플랜트 시스템 병입 라인

작동 원리:

이 장비는 폴리에스터 병에 담긴 탄산음료가 아닌 뜨거운 주스 또는 찬물을 생산하는 데 사용됩니다. 세척, 충진 및 캡핑이 하나의 기계에 통합되어 있습니다. 일본과 독일의 최첨단 기술이 설계에 적용되었습니다. 중력 고정 액면 충진이 사용됩니다. 충진이 빠르고 액체 양이 정확하게 제어되며 떨어짐 및 누출이 방지됩니다. 병 세척 과정에는 스프링 클램프가 사용됩니다. 빈 병은 컨베이어 레일을 따라 180도 회전할 수 있습니다. 내부 및 외부 세척이 두 번 이루어져 병 세척 효율이 높습니다. 스프링형 액면 제어 충진 밸브를 사용한 충진으로 떨어짐이 없습니다. 액면 제어가 용이합니다. 모든 구조는 SUS304로 제작되었으며, 충진 밸브 내부에 사각지대가 없습니다. 나사 캡핑에는 자기 토크가 사용됩니다. 나사 캡핑의 강도는 단계 없이 조절할 수 있습니다. 나사 캡핑의 강도도 고정할 수 있으며, 캡이 손상되지 않고 캡핑이 안정적입니다. 뜨거운 주스 충진 시 뜨거운 충진 온도를 유지하기 위해 전체 시스템에 전기 가열 냉온수 탱크가 포함되어 있습니다. 또한 찬물 충진을 위해 간단한 전기 차단으로 가열을 중지할 수 있습니다. 작동을 위해 별도의 증기 시스템이 필요하지 않습니다. 전체 기계는 터치스크린을 인간-기계 인터페이스로 사용하는 PLC로 제어됩니다. 저장 탱크의 음료 양은 자동으로 제어될 수 있습니다. 병이 없으면 충진 및 캡핑이 자동으로 중지됩니다. 병이 잘못 고정되거나 캡이 없으면 기계가 자동으로 중지될 수 있습니다. 주파수 변경 기술을 사용하여 작동 속도를 끊김 없이 조절할 수 있습니다. 생산 능력은 디지털로 표시되며 편리하게 조절할 수 있습니다.

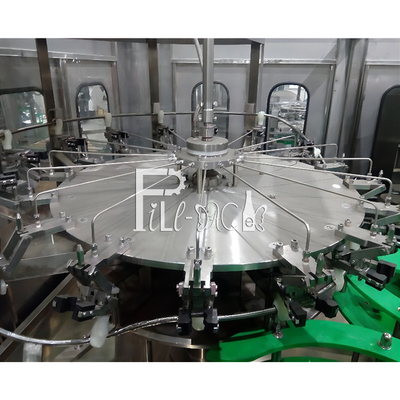

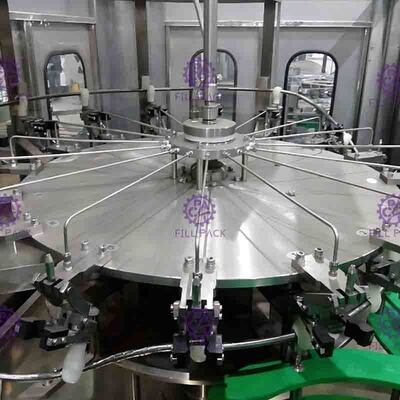

헹굼 부분

1) 하부 프레임, 구동 부품 및 특수 재질로 제작되어야 하는 일부 부품을 제외하고는 다른 예비 부품은 스테인리스 스틸 304로 제작됩니다.

2) 롤러 베어링은 스테인리스 스틸로 제작되고, 씰링 링은 EPDM 재질로 제작되며, 플라스틱은 UMPE로 제작됩니다.

3) 그리퍼는 스테인리스 스틸로 제작되며, 병목을 잡는 위치도 스테인리스 스틸로 제작됩니다. 기존의 고무 그리퍼와 비교하여 훨씬 위생적이고 내구성이 뛰어나며 빨리 마모되는 부품이 없습니다. 병목의 나사 부분은 고무 그리퍼에 의해 오염되는 것을 방지할 수 있습니다.

4) 그리퍼에는 고효율 스프레이 노즐이 장착되어 있어 병 내부의 모든 위치에 도달할 수 있으며 헹굼 물을 절약할 수 있습니다. 스프레이 노즐 위에는 물이 튀는 것을 방지하는 커버가 있으며, 노즐 아래에는 조절 가능한 재활용 슬롯과 재활용 파이프가 있습니다.

5) 헹굼 시간은 4초 동안 보장될 수 있습니다.

6) 회전 부품의 높이를 조절하여 다른 병 높이에 맞출 수 있습니다.

7) 동력은 프레임의 구동 시스템에서 기어를 통해 전달됩니다.

8) 헹굼 물 공급은 솔레노이드 밸브로 제어됩니다.

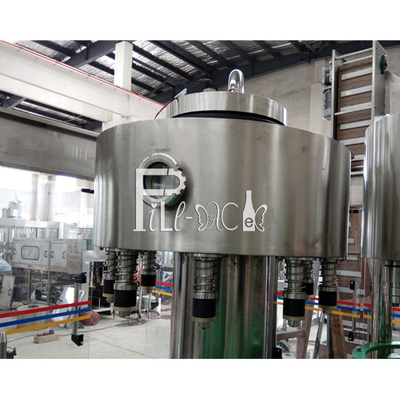

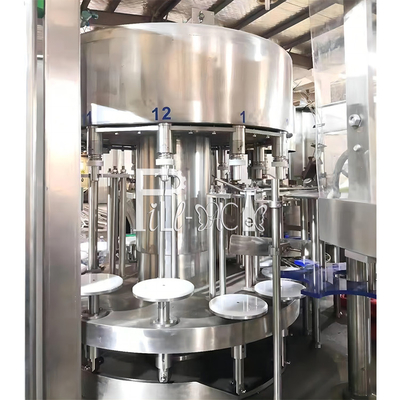

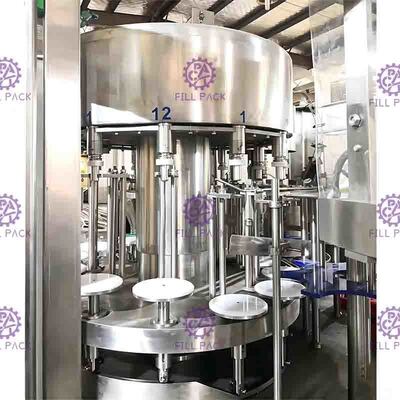

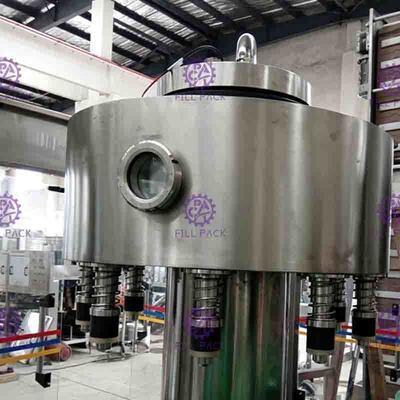

충진 부분

1) 독일산 부식 방지 유지 보수 불필요 베어링을 채택하여 충진이 환경에 미치는 오염을 줄일 수 있습니다.
2) 회전판은 SUS AISI304, 대형 평면 톱니 베어링으로 제작됩니다.
3) 압력 기계 밸브는 빠른 충진 속도, 위생적인 사각 포켓 없음, 적은 밀봉 부품, 정확한 액면 제어가 가능한 고급 해외 설계를 도입했습니다. 전체 밸브는 304 스테인리스 스틸로 제작됩니다.
4) 충진 시스템에는 배관 및 세척용 가짜 컵을 세척하기 위한 CIP 순환 시스템이 있습니다. 이 시스템은 액체 파이프, 액체 탱크 및 충진 밸브 등을 효과적으로 세척할 수 있습니다.
5) 이 충진 시스템에는 자동 온도 제어 시스템이 있습니다.
6) 충진 밸브는 병목에 닿으면 열리고 충진을 시작하며, 충진이 완료되면 위로 올라가 병목에서 떨어집니다.
7) 액체 공급은 자동 공압 밸브 자기 액면 스위치를 사용하여 액체 탱크를 자동으로 제어합니다.
8) 충진기의 동력은 프레임의 구동 시스템에서 전달되며 기어를 통해 전달됩니다.

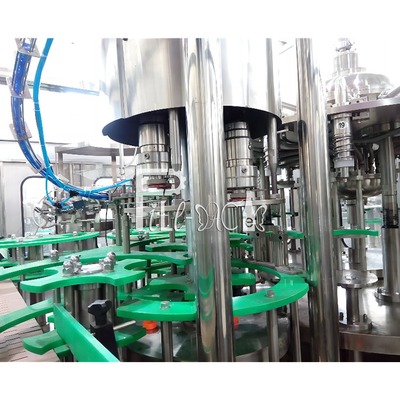

캡핑 부분

원리:
이 장치는 3 in 1 기계 중 가장 높은 정확도를 자랑하며, 기계가 안정적으로 작동하고 제품 품질을 보장하는 데 중요합니다.
나사 캡핑기의 특징은 다음과 같습니다:
1) 나사 캡핑 헤드(캡핑 품질을 보장하는 주요 부품), 전문가가 자석 강철 설계를 개선하여 기존의 나사 캡핑 헤드의 토크 설정 및 조절 용이성이라는 특징을 더욱 개선하여 캡핑 불량률을 줄일 수 있습니다.
2) 나사 캡핑 헤드는 듀얼 용도 디자인으로 평면 캡과 스포츠 캡 모두에 적합합니다.
3) 캡 낙하 가이드에 역방향 캡을 제거하고 역방향 캡 통과를 방지하는 장치가 설치되어 있습니다. 캡 로딩 시스템을 통과합니다.
4) 캡 낙하 가이드에 광전 스위치 그룹이 설치되어 있습니다. 가이드에 캡이 없으면 기계가 멈춥니다.
5) 나사 캡핑기에 병 입구 감지 스위치가 설치되어 있습니다.
6) 캡 낙하 가이드와 캡 찌르는 판 사이의 연결부에 캡 잠금 실린더가 있습니다. 캡 공급이 없으면 캡이 공급되지 않도록 합니다.
8) 회전 부품의 높이를 조절하여 다른 병 높이에 맞출 수 있습니다.
9) 나사 캡핑기의 동력은 프레임의 구동 시스템에서 전달되며 기어를 통해 전달됩니다.
10) 나사 캡핑기의 주요 부품은 디지털 제어 가공 센터에서 가공됩니다.
