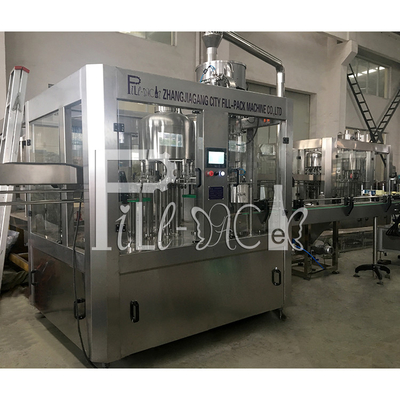

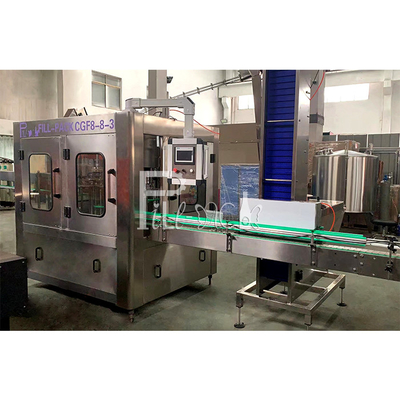

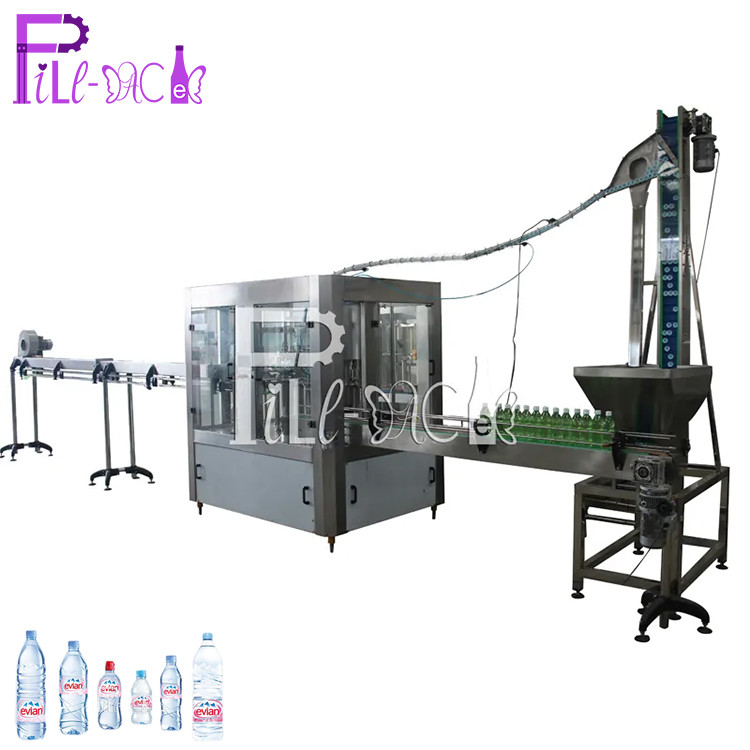

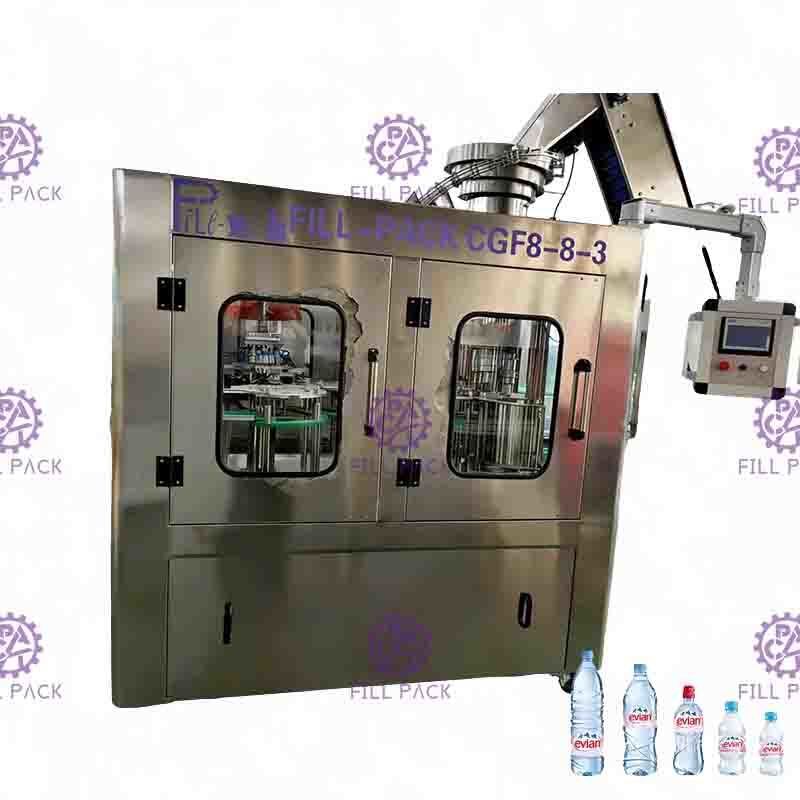

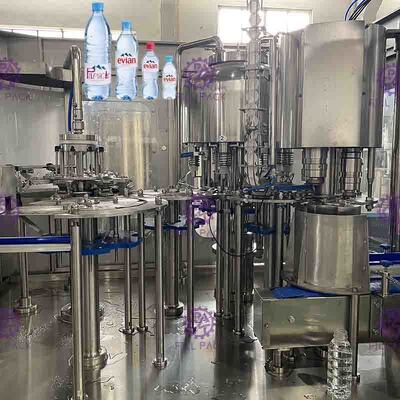

정제수를 위한 기계 장비를 병에 담는 1 / 모노블록 아스페틱 CGF8-8-3 애완 작은 병에 든 생수에서 자동 3
제품 상세 정보:
원래 장소: | 장자강 시, 중국 |
브랜드 이름: | FILL-PACK |
인증: | CE/ISO9001 |
모델 번호: | CGF 8-8-3 |
결제 및 배송 조건:
최소 주문 수량: | 1개 세트 |
---|---|
가격: | USD11500.00 |
포장 세부 사항: | 나무 상자 |
배달 시간: | 20-25 일로 일합니다 |
지불 조건: | L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
공급 능력: | 달 당 15개 세트 |
상세 정보 |
|||
정확도: | <> | 공기소비량: | 0.3m³/분 |
---|---|---|---|
기압: | 0.4Mpa | 능력: | 2000-3000은 / 시간을 병에 담습니다 |
차원: | 1800*1500* 2300MM | 채워 있는 범위: | 200-2000ml |
재료: | SUS304 | 포장: | 나무 상자 |
힘: | 4KW | 타입: | 자동장치 |
전압: | 380V | 중량: | 1500KG |
보증: | 12개월 |
제품 설명
제품 기술
1.1 1대 기계에서 3를 완성하는 세탁기 충진
장비는 뜨거운 주스의 비 탄산 음료의 생산에서 사용되거나 찬물이 끌었습니다
폴리에스터병. 씻을 때, 충진과 세포막은 단일 기계에 통합됩니다.
일본과 독일로부터의 가장 진보 기술은 디자인에 사용됩니다. 중력 고정액 표면 충진은 사용됩니다.
충진은 빨리 있고, 액체의 양이 정확하게 제어되고 낙하와 누출이 회피됩니다.
봄 경련은 병 세척 프로세스에서 사용됩니다. 빈 병은 전달 철도를 따라 180~ 위에서 돌려질 수 있습니다. 내부 및 외부 세정의 2 번입니다, 세병의 효율이 높습니다.
충진은 빨리 있고, 액체의 양이 정확하게 제어되고 낙하와 누출이 회피됩니다.
봄 경련은 병 세척 프로세스에서 사용됩니다. 빈 병은 전달 철도를 따라 180~ 위에서 돌려질 수 있습니다. 내부 및 외부 세정의 2 번입니다, 세병의 효율이 높습니다.

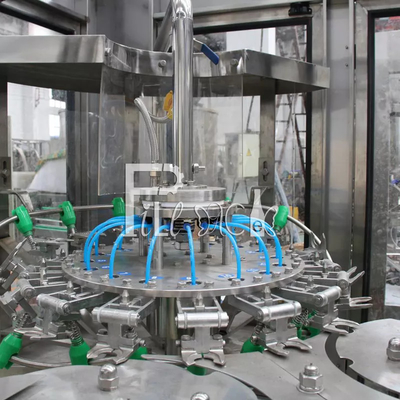

린싱부
*Except 아래로 구조, 특정 물질로 만들어질 투과 부와 약간의 부품. 다른 예비품은 스테인레스 강으로 만들어집니다
* 롤러베어링은 스테인레스 강으로 만들어지고, 밀봉 링이 EPDM 물질로 만들어지고, 플라스틱이 합니다
* 테그리퍼는 전통적 충돌 그리퍼와 비교하여 병목이 또한 인 유지가 스테인레스 강으로 만든 녹슬지 않은 강철 같은, 위치로 만들어집니다, 그것이 오래간 많은 위생과 어떤 빠른 웨어 부분이 아닙니다, 병목의 나사부가 충돌 그리퍼에 의해 오염되기를 회피할 수 있습니다.
* 테그리퍼는 고효율 분무 노즐로 설비했습니다, 그것이 물병의 내벽의 어떠한 위치에 발달할 수 있고, 물 스필링을 방지할 수 있는 분무 노즐 위에 커버가 있다고 린싱을 구할 수 있습니다 ; 그리고 규제 재활용 슬롯과 노즐 아래에 있는 순환 파이프가 있습니다.
* 린싱 시간은 4의 보증인일 수 있습니다
* 다른 보틀헤이가트에 적합하기 위해 회전부의 높이를 조정함으로써
* 동기는 지나서 통과된 틀의 드리븐식에서 나옵니다
* 린싱수의 제공은 전자밸브에 의해 제어됩니다
* 롤러베어링은 스테인레스 강으로 만들어지고, 밀봉 링이 EPDM 물질로 만들어지고, 플라스틱이 합니다
* 테그리퍼는 전통적 충돌 그리퍼와 비교하여 병목이 또한 인 유지가 스테인레스 강으로 만든 녹슬지 않은 강철 같은, 위치로 만들어집니다, 그것이 오래간 많은 위생과 어떤 빠른 웨어 부분이 아닙니다, 병목의 나사부가 충돌 그리퍼에 의해 오염되기를 회피할 수 있습니다.
* 테그리퍼는 고효율 분무 노즐로 설비했습니다, 그것이 물병의 내벽의 어떠한 위치에 발달할 수 있고, 물 스필링을 방지할 수 있는 분무 노즐 위에 커버가 있다고 린싱을 구할 수 있습니다 ; 그리고 규제 재활용 슬롯과 노즐 아래에 있는 순환 파이프가 있습니다.
* 린싱 시간은 4의 보증인일 수 있습니다
* 다른 보틀헤이가트에 적합하기 위해 회전부의 높이를 조정함으로써
* 동기는 지나서 통과된 틀의 드리븐식에서 나옵니다
* 린싱수의 제공은 전자밸브에 의해 제어됩니다

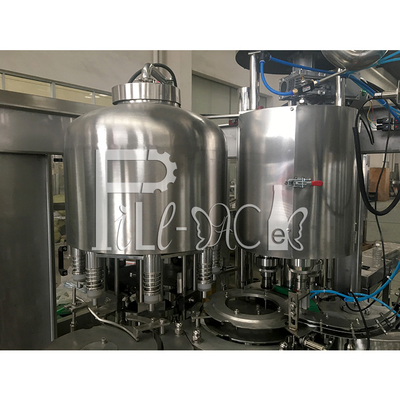

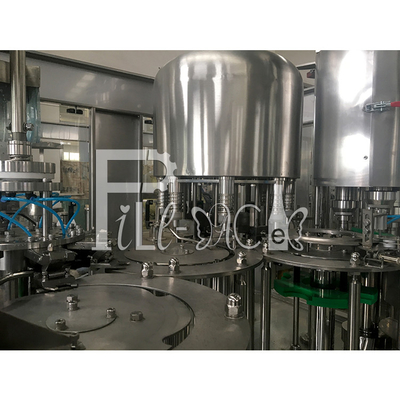

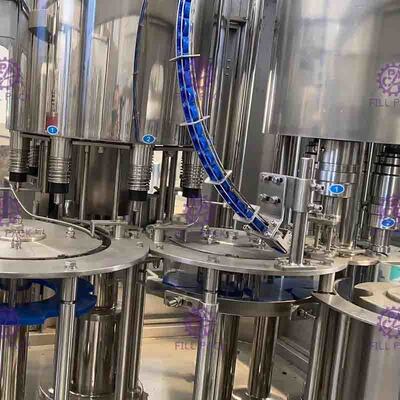

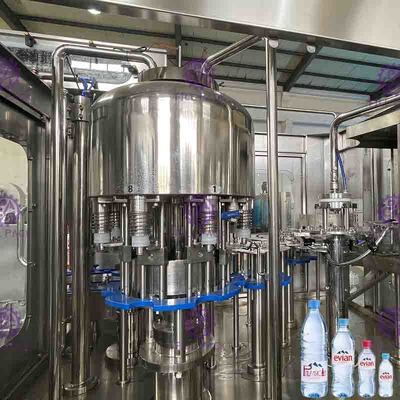

채움부
1) 환경으로 이행하는 오염을 줄일 수 있는 입양된 독일 부식 방지 비유지 태도.
2) 로테이트 플레이트는 SUS AISI304, 큰 평평한 이가 있는 태도로 만들어집니다.
3) 미캐니컬 밸브가 인 압력은 신속 채움 속도, 어떤 위생 코너 포켓, 소수의 밀봉 부분과 정확한 액체량 제어와 진보적 외국 디자인을 도입했습니다. 전체 밸브는 304 스테인레스 강으로 만들어집니다.
4) 충전하는 시스템은 세척용 충진 밸브를 위해 사용된 송유관과 위조품 컵을 씻기 위해 CIP 순환계를 가집니다. 이 시스템
효과적으로 액체성 파이프, 액체성 탱크와 충진 밸브 기타 등등을 청소할 수 있습니다.
5) 이 충전하는 시스템은 자동 온도 조절 시스템을 가집니다.
6) 충진 밸브는 그것이 병목을 아래로 옮겨가고 접촉할 때 충진을 열고 시작합니다, 충진 밸브가 상승하고, 떠납니다
그것이 충진을 완성하는 병목.
7) 액체성 공급은 자동적으로 액체성 탱크를 제어하기 위해 자동 공압 밸브 자기를 띤 액면 스위치를 채택합니다.
8) 충전기의 동기는 틀의 드리븐식에서 나오고, 기어를 옆을 지났습니다
2) 로테이트 플레이트는 SUS AISI304, 큰 평평한 이가 있는 태도로 만들어집니다.
3) 미캐니컬 밸브가 인 압력은 신속 채움 속도, 어떤 위생 코너 포켓, 소수의 밀봉 부분과 정확한 액체량 제어와 진보적 외국 디자인을 도입했습니다. 전체 밸브는 304 스테인레스 강으로 만들어집니다.
4) 충전하는 시스템은 세척용 충진 밸브를 위해 사용된 송유관과 위조품 컵을 씻기 위해 CIP 순환계를 가집니다. 이 시스템
효과적으로 액체성 파이프, 액체성 탱크와 충진 밸브 기타 등등을 청소할 수 있습니다.
5) 이 충전하는 시스템은 자동 온도 조절 시스템을 가집니다.
6) 충진 밸브는 그것이 병목을 아래로 옮겨가고 접촉할 때 충진을 열고 시작합니다, 충진 밸브가 상승하고, 떠납니다
그것이 충진을 완성하는 병목.
7) 액체성 공급은 자동적으로 액체성 탱크를 제어하기 위해 자동 공압 밸브 자기를 띤 액면 스위치를 채택합니다.
8) 충전기의 동기는 틀의 드리븐식에서 나오고, 기어를 옆을 지났습니다
캡핑 부
이 부대는 1대 기계에서 3의 가장 높은 정확도입니다, 그것이 안정하게 그리고 제품 품질을 운영하는 것이 기계에게 중요합니다. 다음과 같이 스크류링 캡퍼의 특성 :
1) 세포막 머리 (캐핑하는 품질을 보장할 수 있는 주요 부문)을 비틀 때, 전문가는 자성 강철의 디자인을 향상시킵니다, 이 개선이 더 좋완성하는 결함 비율과 쉬운 설정함의 전통적 캐릭터를 내리고 세포막 머리를 비트는 토크를 조정할 수 있습니다.
2) 스크류링 세포막 머리는 듀얼-푸르포세 디자인입니다 ; 그것은 14×17인치 판과 스포츠 캡에 적합합니다.
3) 역캡을 포장해 가고 역캡 통과를 방지할 수 있는 장치는 캡 떨어지는 가이드에서 해결됩니다. 통과
캡 로딩·시스템에 의해.
4) 한 그룹의 광전 스위치는 캡 떨어지는 가이드에 정치됩니다. 기계는 거기가 가이드 위의 어떤 캡도 있지 않을 때 멈출 것입니다.
5) 병 주입구 검출 스위치는 스크류링 캡퍼에 정치됩니다.
6) 캡 떨어지는 가이드와 포킹 캡 플레이트 사이의 접합부에서 캡 락 실린더가 있습니다. 그것은 있고 어떤 공급도 아니오 완성하지 않는다는 것을 깨닫습니다.
8) 다른 병 높이에 적합하기 위해 회전부의 높이를 조정함으로써.
9) 스크류링 캡퍼의 동기는 틀의 드리븐식에서 나오고, 기어를 옆을 지났습니다.
1) 세포막 머리 (캐핑하는 품질을 보장할 수 있는 주요 부문)을 비틀 때, 전문가는 자성 강철의 디자인을 향상시킵니다, 이 개선이 더 좋완성하는 결함 비율과 쉬운 설정함의 전통적 캐릭터를 내리고 세포막 머리를 비트는 토크를 조정할 수 있습니다.
2) 스크류링 세포막 머리는 듀얼-푸르포세 디자인입니다 ; 그것은 14×17인치 판과 스포츠 캡에 적합합니다.
3) 역캡을 포장해 가고 역캡 통과를 방지할 수 있는 장치는 캡 떨어지는 가이드에서 해결됩니다. 통과
캡 로딩·시스템에 의해.
4) 한 그룹의 광전 스위치는 캡 떨어지는 가이드에 정치됩니다. 기계는 거기가 가이드 위의 어떤 캡도 있지 않을 때 멈출 것입니다.
5) 병 주입구 검출 스위치는 스크류링 캡퍼에 정치됩니다.
6) 캡 떨어지는 가이드와 포킹 캡 플레이트 사이의 접합부에서 캡 락 실린더가 있습니다. 그것은 있고 어떤 공급도 아니오 완성하지 않는다는 것을 깨닫습니다.
8) 다른 병 높이에 적합하기 위해 회전부의 높이를 조정함으로써.
9) 스크류링 캡퍼의 동기는 틀의 드리븐식에서 나오고, 기어를 옆을 지났습니다.
10) 스크류링 캡퍼의 주요 부문은 디지털 제어 처리 센터에 의해 처리됩니다
매개 변수
모델
|
CGF 8-8-3
|
능력(B/H)(500ml)
|
2000-3000
|
보틀 크기
|
좁아지세요 :φ20-50mm ;높이 :150-320mm
|
수압
|
0.18-0.25Mpa
|
물 사용량 (킬로그램 / H)
|
1000
|
세척 스테이션
|
2
|
적하하는 스테이션
|
2
|
채워 있는 정확성
|
<+1MM
|
기압
|
0.4Mpa
|
공기소비량 (m3/min)
|
0.3
|
전원(KW)
|
4
|
중량(KG)
|
1500
|
차원(L*W*H)(MM)
|
1800*1500* 2300
|
전류 등급 전력 :
메인 모터
|
1.5KW
|
에어 컨베이어 송풍기
|
1.1KW
|
세정 펌프
|
0.37KW
|
채워 있는 펌프
|
0.55KW
|
캡 구분 모터
|
0.22KW
|
벨트 콘베어 모터
|
0.37KW
|
전체
|
4.11KW
|
변환기
|
미츠비시
|
2.2K
|
터치 스크린
|
에아사이뷰 대만
|
MT6070
|
PLC
|
미츠비시
|
FXIS-20MR
|
안정 전압 공급
|
밍웨이 대만
|
S-35-24
|
콘택터
|
싱더
|
CJX2-0910
|
접근 스위치
|
오토닉스
|
PR18-8DN
|
기중 차단기
|
싱더
|
3P-D20
|
|
|
IP-C
|
