상세 정보 |
|||
| 기계 재료: | 스테인레스 스틸 | 중력: | 낮은 중력 |
|---|---|---|---|
| 주요 판매 포인트: | 작동하기 쉬움 | 재료: | 스테인레스 스틸 |
| 구조: | 3 in 1 모노블록 | 패키지 볼륨: | 0-1000ML |
| 액체 충전: | 광천수 | 머리: | 24 |
| 강조하다: | 커핑 기계 라인 |
||
제품 설명

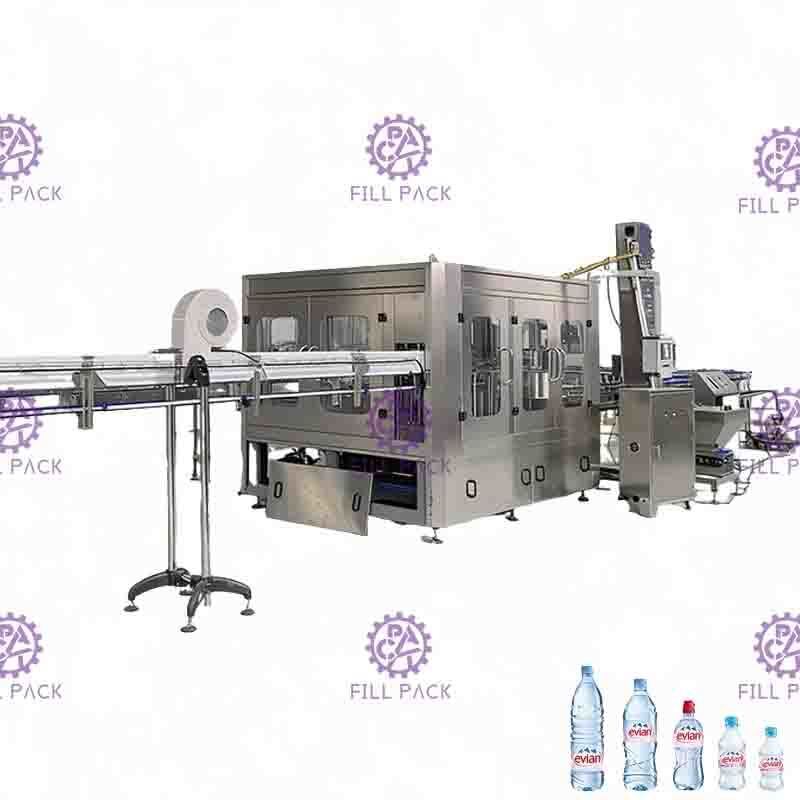

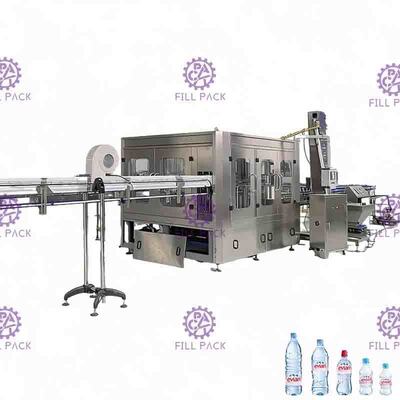

CGF24-24-8
제품 용량: 10000BPH@500ml
제품 특징
1. PET 3 in 1 헹굼 충진 병뚜껑 기계는 폴리에스터 병에 포장된 비탄산 음료, 미네랄 생수 생산에 사용됩니다. 세척, 충진, 병뚜껑 닫기가 하나의 기계에 통합되어 있습니다.
2. 일본과 독일의 최첨단 기술이 설계에 적용되었습니다. 중력 고정 액면 충진이 사용됩니다. 충진 속도가 빠르고 액체 양이 정확하게 제어되며 떨어짐과 누출이 방지됩니다.
3. 병 세척 과정에는 스프링 클램프가 사용됩니다. 빈 병은 컨베이어 레일을 따라 180도 뒤집을 수 있습니다. 내부 및 외부 세척이 두 번 이루어져 병 세척 효율이 높습니다.
4. 나사 병뚜껑 닫기에는 자기 토크가 사용됩니다. 나사 병뚜껑 닫기 강도는 단계 없이 조절할 수 있습니다. 나사 병뚜껑 닫기 강도도 고정할 수 있으며, 병뚜껑이 손상되지 않고 병뚜껑 닫기가 안정적입니다.
5. 전체 기계는 터치스크린을 인간-기계 인터페이스로 하는 PLC로 제어됩니다. 저장 탱크의 음료 양은 자동으로 제어될 수 있습니다. 병이 없으면 충진 및 병뚜껑 닫기가 자동으로 중지됩니다. 병이 잘못 고정되거나 병뚜껑이 없으면 기계가 자동으로 중지될 수 있습니다.
6. 주파수 변경 기술을 사용하여 작동 속도를 끊임없이 조절합니다. 생산 용량은 디지털로 표시되며 편리하게 조절할 수 있습니다.
기술 매개변수
| 모델 | CGF24-24-8 |
| 용량 (B/H) | 8000-12000(500ml) |
| 병 크기 | 목: φ50-100mm: 높이: 150-320mm |
| 수압 | 0.18-0.25Mpa |
| 물 소비량(kg/h) | 1000 |
| 세척 스테이션 | 18 |
| 적재-낙하-배출 스테이션 | 2-2-2 |
| 충진 정밀도 | ＜+1MM |
| 공기압 | 0.5Mpa |
| 공기 소비량 | 0.3m3/min |
| 전력(kw) | 4 |
| 무게(kg) | 5000 |
| 치수(L*W*H) | 2750*2100*2400 mm |
상세 이미지

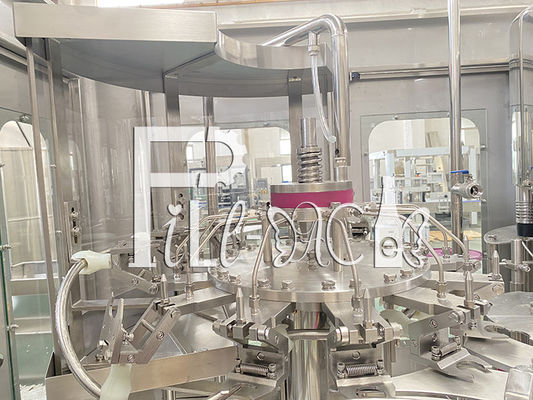

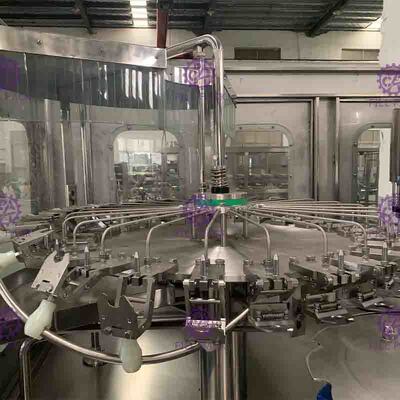

헹굼 부분
1) 하부 프레임, 구동 부품 및 특수 재질로 제작해야 하는 일부 부품을 제외하고는 다른 예비 부품은 스테인리스 스틸 304로 제작됩니다.
2) 롤러 베어링은 스테인리스 스틸로 제작되고, 씰링 링은 EPDM 재질로 제작되며, 플라스틱은 UMPE로 제작됩니다.
3) 병목을 잡는 그리퍼는 스테인리스 스틸로 제작되며, 병목을 잡는 위치도 스테인리스 스틸로 제작됩니다. 기존 고무 그리퍼와 비교하여 훨씬 위생적이고 내구성이 뛰어나며 빨리 마모되는 부품이 없습니다. 병목의 나사 부분은 고무 그리퍼에 의해 오염되는 것을 방지할 수 있습니다.
4) 그리퍼에는 고효율 스프레이 노즐이 장착되어 있어 병 내부의 어떤 위치에도 도달할 수 있으며 헹굼 물을 절약할 수 있습니다. 스프레이 노즐 위에는 물이 튀는 것을 방지하는 커버가 있으며, 노즐 아래에는 규제 재활용 슬롯과 재활용 파이프가 있습니다.
5) 헹굼 시간은 4초 동안 보장될 수 있습니다.
6) 회전 부품의 높이를 조절하여 다른 병 높이에 맞출 수 있습니다.
7) 동력은 기어에 의해 프레임의 구동 시스템에서 파생됩니다.
8) 헹굼 물 공급은 솔레노이드 밸브로 제어됩니다.

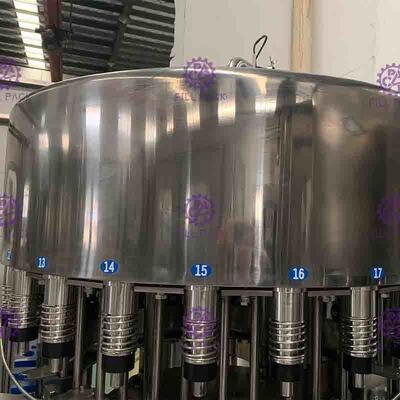

충진 부분
1) 독일산 부식 방지 유지 보수가 필요 없는 베어링을 채택하여 환경에 대한 충진 오염을 줄일 수 있습니다.
2) 회전판은 SUS AISI304, 대형 평면 치형 베어링으로 제작됩니다.
3) 압력 기계 밸브는 빠른 충진 속도, 위생적인 사각 포켓 없음, 적은 밀봉 부품, 정확한 액면 제어를 갖춘 고급 외국 디자인을 도입했습니다. 전체 밸브는 304 스테인리스 스틸로 제작됩니다.
4) 충진 시스템에는 배관 및 충진 밸브 세척용 가짜 컵을 세척하는 CIP 순환 시스템이 있습니다. 이 시스템은 액체 파이프, 액체 탱크 및 충진 밸브 등을 효과적으로 세척할 수 있습니다.
5) 이 충진 시스템에는 자동 온도 제어 시스템이 있습니다.
6) 충진 밸브는 병목에 닿으면 열리고 충진을 시작하며, 충진이 완료되면 병목에서 떨어져 위로 올라갑니다.
7) 액체 공급은 자동 공압 밸브 자기 액면 스위치를 채택하여 액체 탱크를 자동으로 제어합니다.
8) 충진기의 동력은 프레임의 구동 시스템에서 파생되어 기어로 전달됩니다.
2) 회전판은 SUS AISI304, 대형 평면 치형 베어링으로 제작됩니다.
3) 압력 기계 밸브는 빠른 충진 속도, 위생적인 사각 포켓 없음, 적은 밀봉 부품, 정확한 액면 제어를 갖춘 고급 외국 디자인을 도입했습니다. 전체 밸브는 304 스테인리스 스틸로 제작됩니다.
4) 충진 시스템에는 배관 및 충진 밸브 세척용 가짜 컵을 세척하는 CIP 순환 시스템이 있습니다. 이 시스템은 액체 파이프, 액체 탱크 및 충진 밸브 등을 효과적으로 세척할 수 있습니다.
5) 이 충진 시스템에는 자동 온도 제어 시스템이 있습니다.
6) 충진 밸브는 병목에 닿으면 열리고 충진을 시작하며, 충진이 완료되면 병목에서 떨어져 위로 올라갑니다.
7) 액체 공급은 자동 공압 밸브 자기 액면 스위치를 채택하여 액체 탱크를 자동으로 제어합니다.
8) 충진기의 동력은 프레임의 구동 시스템에서 파생되어 기어로 전달됩니다.
병뚜껑 닫기 부분
1) 배치 및 병뚜껑 닫기 시스템, 전자기 병뚜껑 닫기 헤드, 과부하 방출 기능으로 병이 닫힐 때 최소한의 충돌을 보장합니다.
2) 나사 병뚜껑 닫기 장치에 병 입구 감지 스위치가 설치되어 있습니다.
3) 병이 없으면 병뚜껑을 닫지 않습니다.
4) 병이 부족하면 자동 정지합니다.
5) 나사 병뚜껑 닫기 장치의 동력은 프레임의 구동 시스템에서 파생되어 기어로 전달됩니다.
3) 병이 없으면 병뚜껑을 닫지 않습니다.
4) 병이 부족하면 자동 정지합니다.
5) 나사 병뚜껑 닫기 장치의 동력은 프레임의 구동 시스템에서 파생되어 기어로 전달됩니다.
